在铸造过程控制中，粘土砂型的表面硬度是一个关键指标。
砂型表面硬度过低会导致浇注时出现冲砂、胀箱等缺陷，使铸件表面粗糙，尺寸精度低，甚至导致缩松等内部缺陷。 砂子硬度过高可能会导致铸件在收缩时堵塞，产生裂纹等缺陷。

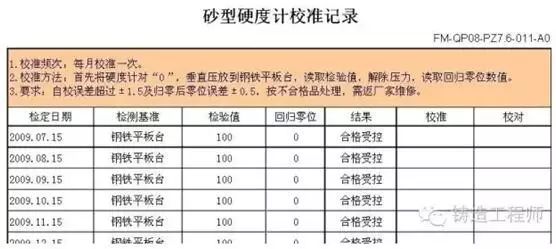

因此，必须控制砂型的表面硬度。 砂面硬度计是最常用、简单有效的工具。 作为现场使用的关键测量仪器，定期检定是必须要做的工作。 但是，大多数检验人员不知道这种器具的测试方法，他们只是将它压在平板上，看读数是否为100，以判断它是否合格。
显然，仅检查这一指标是不够的。
从硬度的定义来看，硬度是指材料局部抵抗硬物压入其表面的能力。 也就是说，除了压头的压缩行程外，更关键的指标是试验力，即在一定刻度盘指示下压头压缩所需的力。
本试验标准遵循国家计量检定规程JJG831——《铸件湿表面硬度计》。

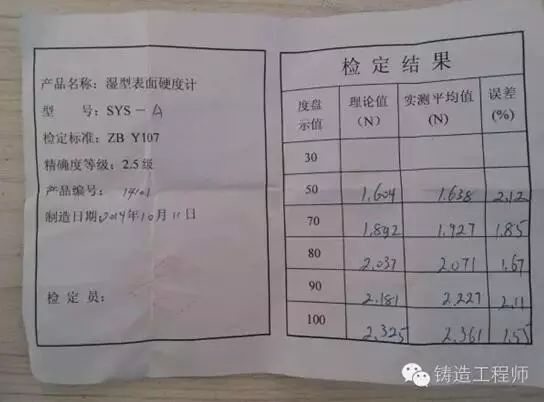

本规程详细规定了湿式表面硬度计的技术要求，包括硬度计的外观、性能、压头行程、压头几何尺寸、压头（本身）硬度 、表面粗糙度和试验力。 .
硬度计最常见的偏差是内弹簧弹力变小后，当读数符合控制方案要求，但试验力达不到，导致砂面硬度低，无法测量。 及时发现，使放宽要求使铸件质量失控。

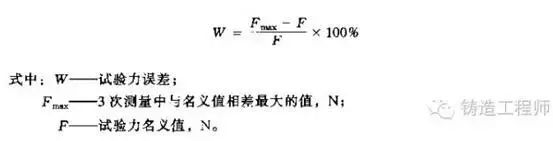

试验力的验证方法在规定中也有规定：

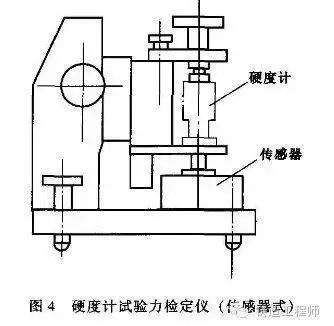

规程中亦介绍了两种试验力检定设备（传感器式与天平式）：
其中，测试所使用的传感器应为精度优于±0.5%的测力仪器。在目前实验室中，常见的电子天平可以满足这一要求。
客服1
