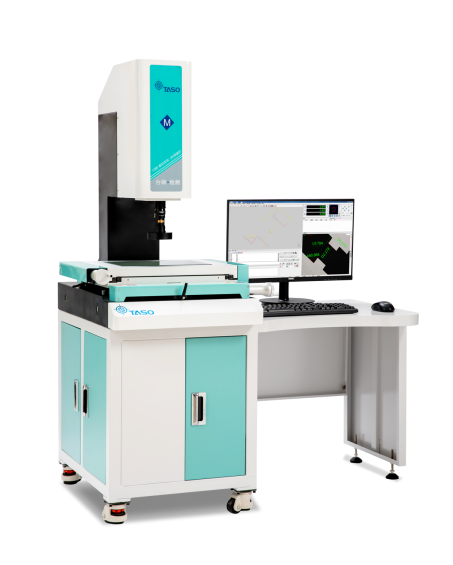

产品特点
1.采用高清彩CCD相机；
2.变焦物镜与十字线发生器作为测量瞄准系统；
3.由二维平面工作台、光栅尺与数据箱组成数字测量及数据处理系统；
4.仪器具有多种数据处理、显示、输入、输出功能；
5.与电脑连接后，采用专门测量软件可对测量图形进行处理
应用领域
仪器适用于以二维平面测量为目的的一切应用领域。
这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
主要技术参数
序号 | 项目名称 | 技术参数 |
1 | 有效测量行程(X轴×Y轴×Z轴) | 400 mm×300 mm |
2 | Z轴调焦升降范围 | ≤200mm |
3 | 光栅尺分辨率 | 0.0005mm |
4 | X、Y轴线性精度 | U≤( 3+L/200 ) μm （L单位：mm） |
5 | Z轴坐标示值误差 | U≤(5+L/150)μm （L单位：mm） |
6 | 载物台尺寸 | 560mm×460mm |
7 | 玻璃台尺寸 | 428mm×328mm |
8 | 玻璃和承载重量 | 东莞铭思 高精度光学玻璃，承载重量 ≤25kg |
9 | 影像系统 | 康斯德 COMST 高清1/3”相机 |
10 | 镜头 | 普密斯（PMS）连续变倍镜头 光学放大倍率0.7×-4.5×Ⅱ级 |
11 | 影像放大倍数 | 30X-185X |
12 | 光栅尺 | 高精度精密光栅尺,分辨率0.0005mm |
13 | 照明系统 | 表面光源及底光源均为LED，亮度程控可调Ⅱ级 |
14 | 传动方式 | X、Y轴台湾精密无牙传动 |
15 | Z轴导轨 | 高精度直线导轨 |
16 | Z轴驱动方式 | 伺服电机 定位精度。 |
17 | 操作方式 | X、Y轴均为手动操作，Z轴为程序自动控制操作 |
18 | 主机外形尺寸约 | 900 mm×745 mm×1650 mm |
19 | 机台底座、Z轴立柱 | 高精度花岗岩 |
20 | 仪器总重 | 约350 kg |
21 | 软件 | 自主研发正版2.5D半自动测量测软件 |
22 | 数据输出 | 测量数据Word(doc)、Excel(xls)、物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)、数据Word(doc格式)、Excel(xls格式) |
23 | 数据导入 | 二维图形AutoCAD(dxf)) |
24 | 电源 | AC 220±5V、50Hz |
25 | 使用环境 | 温度 25±10℃，湿度 35%-65% |
主要测量功能
（一）测量软件基本工能
●笛卡尔坐标/极坐标转换
●绝对/相对/工作坐标转换
●公/英制转换
●度/度分秒转换
●点/点群
●三点/多点求圆及弧
●两点/多点求线
●B-spline线
●两点间的距离
●两线间的平均距离
●点线间的距离
●两圆心距离
●圆线距离
●两线间的夹角及交点
（二）测量软件基本工能

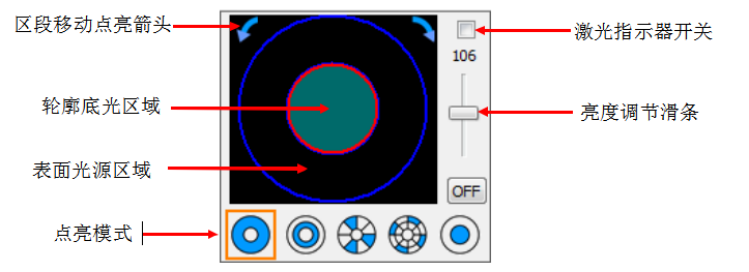

u 光源控制：全电脑控制光源，点击选择灯光的开关，拖动滑条控制灯光的明暗强度；并可在编程过程中任意调节开头及明暗，录入程序；上光源四相的灯光皆可独立控制开头、明暗，达到任意方向对被测物打光，增加机器适应性能。

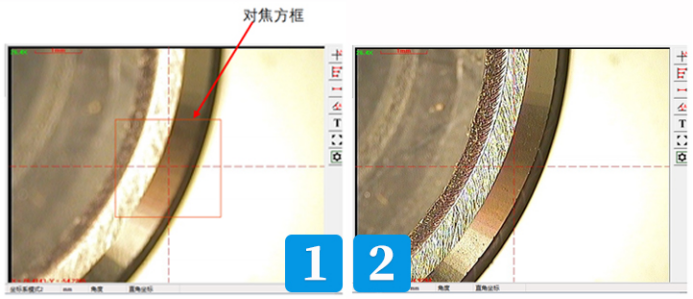

自动对焦：由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差，提
高对焦的重现性，使对焦后影像达到最佳，从而也提高后续测量的精度，且可在编程过程中插
入自动对焦，消除批量产品可能出现的高度差，并录入程序。
光度指示：指导用户将光源明暗调至最佳强度，减少人为带来的不确定因素。

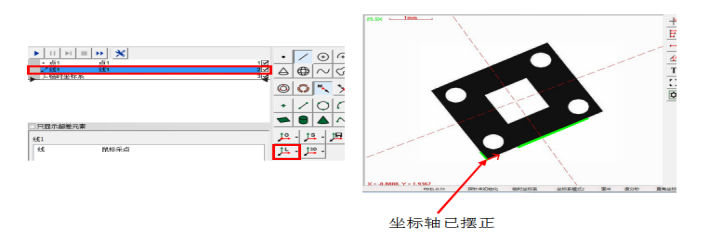

坐标功能：量测工件时无需手动调节摆直，软件提供坐标平移、旋转、摆正。
标注功能：直接在影像及几何区标注/移动尺寸，点、线、圆/圆弧及直线端点、中点，圆心、
象限点自动捕捉。

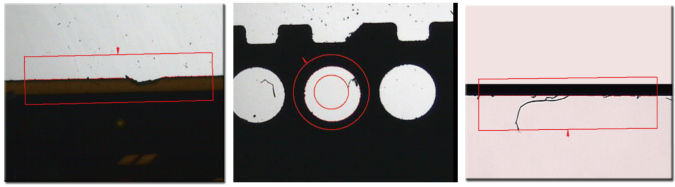

自适应功能：可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。

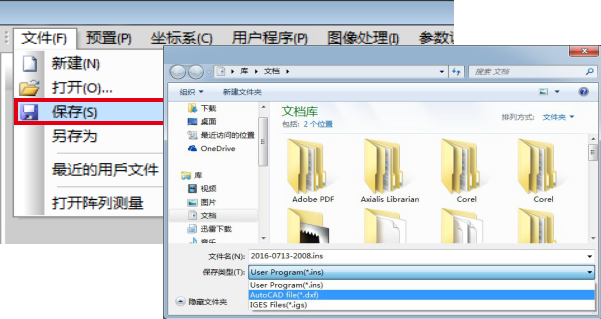

测绘功能：机械图形直接输出.dxf格式，实现2.5D抄数功能 ，与AutoCAD、Pro/e、UG
等其它软件无缝联接。
拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。

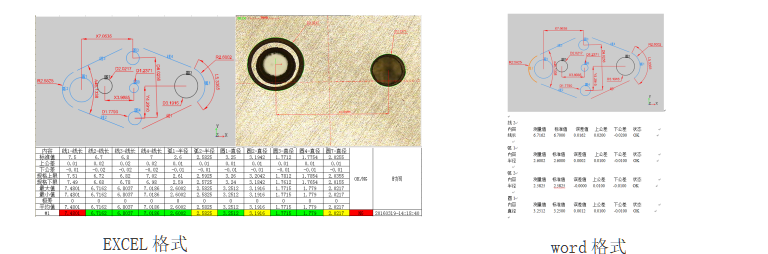

测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、
EXCEL 图表报告。
编程功能：操作方便的自学习教导式编程软件，程序可重复执行。
SPC功能：独立的SPC软件，直接读取测量数据，进行数据分析，得到所需的管制图、
制程能力指数，生成标准的WORD、EXCEL 图表报告。
对比功能：程式可直接输入.DXF文件，在影像测量区实现工件实物放大影像与标准设计图
作直观的测量比对。
形位公差：提供平面内直线度、圆度、角度分析，进行有效之品质检验。
机台校正：X、Y、Z三轴皆可进行非线性精度补偿，X、Y轴可进行面阵补偿，提高机台示
值精度，使测量更精准。
另:光学视觉测量测软件可提供免费升级。
