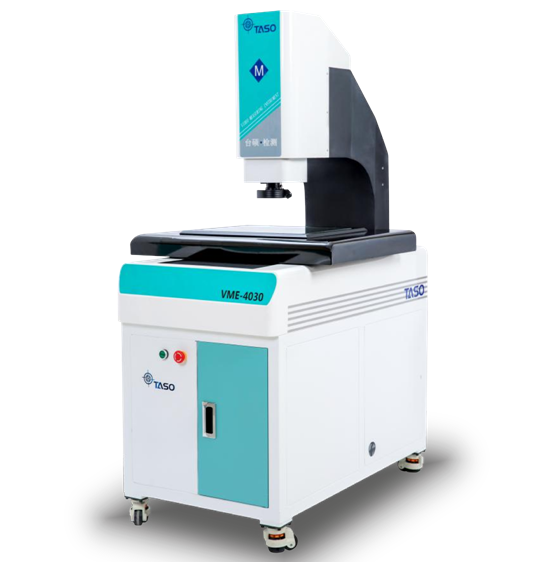

QVME系列 自动影像测量仪
自动系列影像测量仪采用电子卡位镜头，自动变焦功能，可实现24小时不间断重复测量，高性能的软硬件配置，满足各种疲劳产品的检测需求。
自动系列影像测量仪采用电子卡位镜头，自动变焦功能，可实现24小时不间断重复测量，高性能的软硬件配置，满足各种疲劳产品的检测需求。
| 型号 | QVME3020C | QVME4030C | QVME5040C | QVME6050C | |
| 行程X*Y*Z轴（mm） | 300*200*200 | 400*300*200 | 500*400*200 | 600*500*200 | |
| Z轴实测高度（mm) | ≤130 | ||||
| 建议承重（KG） | ≤25 | ||||
| 外形尺寸（mm） | 750*700*1600 | 920*750*1650 | 1230*950*1750 | 1250*1150*1750 | |
| XY轴线性精度（μm） | E=（3.0+L/200） | E=（4.0+L/100） | |||
| Z轴线性精度（μm） | E=（5.0+L/100） | ||||
| 速度 | XY轴（mm/s） | 500 | |||
| Z轴（mm/s） | 100 | ||||
| 光栅尺 | 0.5μm工业计量级精密光栅尺 | ||||
| 图像传感器 | 美国TEO 1/3彩色工业数字摄像机 | ||||
| 光学镜头 | 香港 PMMEAS自动变焦镜头，光学放大倍率0.7×-4.5×连续变倍 | ||||
| 放大倍率 | 影像放大倍率约20~150X | ||||
| 光源 | 落射光 | 五环八区LED冷光源，亮度程控微调 | |||
| 轮廓光 | 圆形LED冷光源，亮度程控微调 | ||||
| 运动控制 | 3轴CNC伺服控制系统（X、Y、Z） | ||||
| 测量软件 | TASO定制版专业测量软件，正版 | ||||
| 建议工作环境 | 温度 20±3 ℃，湿度35%-80%，振动＜0.002g，低于15Hz | ||||
| 电源 | AC 220±5V 50Hz | ||||
| 重量约（KG） | 300 | 410 | 480 | 630 | |
