数显硬度计的安装和调试

发布时间:2022-04-21 10:41:24人气:

数显硬度计的安装和调试

1硬度计的工作条件

1.1在室温23士5℃的范围内。

1.2在稳固的基础上水平安装。

1.3在无震动的环境中。

1.4周围无腐蚀性介质。

1.5 室内相对湿度不大于65%。

拆箱和安装

2.1卸去箱体底部的四个螺母,抬起并移开箱体,取出附件箱与机体;

2.2将硬度计安放在专用工作台上。

2.3从附件箱中取出水平调节螺钉(⑴)旋在主体底部,并调至水平(图1)。

2.4 卸去上盖(10),旋去2个防震紧固螺钉(图2)。


2.5将变换手轮(18)旋至9.800N处。

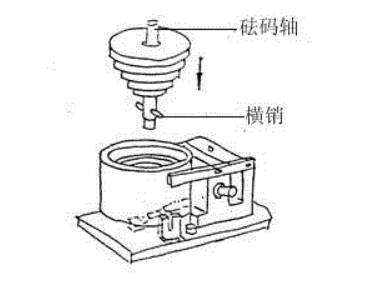

2.6旋去砝码外壳上的螺钉(图2),卸去端盖,将砝码轴和砝码从附件箱中取出,将六只砝码从小到大套装在砝码轴上。安装时应先擦净砝码轴和砝码,不能使其沾上污物。

2.7抓住砝码轴顶部,将其放入砝码外壳内,并转动砝码轴,使其横销置于V型槽内。


2.8将端盖上的孔对准砝码轴,使其平服地装在砝码外壳上,旋紧2只M3螺钉。

2.9转动变换手轮(18),使砝码外壳在定位糟内上下灵活。然后盖上上盖(10)。

2.10拔出防尘盖,将目镜(7)从附件箱中取出,按(图1)插入孔内,并插到底。目镜(7)上的电线插头插在主体左边的圆插座(17)内。

2.11将十字试台(4)从附件箱中取出,将上面的防锈油擦干净。将其的轴插入升降螺杆(3)孔内,支紧螺钉(23)并紧。

2.12从附件箱中取出水平仪放在十字试台(4)上,调节螺钉(⑴1)使之水平。3操作面板功能介绍

打开电源开关(12),主屏幕灯亮,出现操作界面

打印键----测试数据的打印

显示键----可显示四十次测试数据。再按“OK键”返回到操作界面启动键----电机启动,加卸试验力

删除键----删除当前测试数据,每按一次,NO数字减少一次清零键----测试时对d1、d2清零

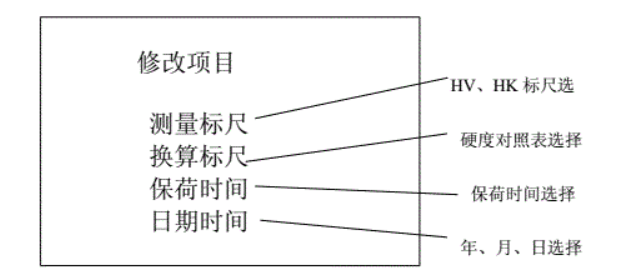

修改键----对界面进行修改,如按“修改键”出现以下界面(图5)


按“或“”方向键(移动光标)对所需要求进行选择,选择后按“OK键”,此时出现另一个界面,再按“▲或“方向键,可以再到达所需的要求,再按“OK键”就是新的操作界面。

按“+”“一”键,对视场光源的亮暗进行调节,也可在修改中对保荷时间及年、月、日的加减

保荷时间10S是最长用的(一般黑色金属10S,有色金属30S),在修改键中按“+”为加,”为减。
