1使用前的准备工作:
1.1 被测试件的表面应平整光洁,不得有污物、氧化皮、凹坑及显著的加工痕迹。
1.2 试件的最小厚度应大于压痕深度的10倍。测试后,试件背面不得有可见的变形痕迹。
1.3 被测试件应稳定地放在试台上,试验过程中试件不得移动,并保证试验力能垂直施加于试件上。
1.4 被测试件为圆柱形时,必须使用“V”型试台,其测试结果要进行修正。圆柱形硬度修正值为正。
2 硬度计操作举例:
2.1选用标准块 。__
2.2接通电源14启动开关2),面板(5)指示灯亮。
2.3按SC键选择b标尽kC标尽开机时自动显示)、对应的总试验力1471灯亮。顺时针转动变荷手轮,确定总试验秀1471N。
2.4按LD键,选择总试验力的保持时间5秒,复零。2.5按No键,选择操作次数为5次,复零。
2.6选择金刚石压头。金刚石压头(4)安装时,手的中指顶住金刚石头部,轻轻地朝压头杆孔中推进,贴紧支承面,将压头柄缺口平面对着螺针,把压头紧固螺针(8)略为拧紧,然后将试件放在试台(3)上。A
2.7手轮(1)顺时针转动,升降螺杆上升,应徳试件慢慢无冲击地与压头按触,直至硬度计显示屏Ⅰ显示600时,此时已施加98.07N的初试验力,1这时升降螺杆与旋轮间自动反馈锁合。人为操作完毕(当螺杆生升速度过快,显示值超过610时,蜂鸣器长响,提示操作错误,应下降试台,改换测点位置再测试)。电机
转动,自动施加主试验力,当总试验力保持一定时间后(5秒),电机转动,自动卸除主试验力,保留初试验力,蜂鸣器声响,显示屏Ⅰ的数值即为被测试件的硬度值。
2.8反方向旋转升降螺杆手轮,使工作台下降,更换测试点,重复上述操作,每一试件测试6点(第一点不记录)。
2.9当选择的测试次数操作完成,OVER指示灯亮,下降试台。按H键,Ⅰ屏显示“30.6”,此数值为硬度测试的平均值。
2.10按PR键,测试数据进行打印。2.11操作完毕。
3硬度示值调整:试验人员在了解仪器结构原理的基础上可作适当调整。方法:将上盖取下,如测出示值较标准硬度块低,则松开M4螺母(26),将螺针(25)顺时针微量旋进,然后旋紧螺母(26)再测试示值,直至调整到规定的误差范围内,如测出示值高于标准硬度值,则相反方向旋转螺针(25)。
4 RS--232C通讯线使用说明:
4.1硬度计开机前,把附件箱内RS—232C通讯线与计算机相连(计算机必须关电),9芯插针插入硬度计9芯输出的插口上,另9芯插在计算机的COM2 口上。4.2先打开计算机,然后再打开硬度计,计算机进入WIN95/WIN98界面后,选择“开始”→“程序”→“附件”→“通讯”→超级终端(如果计算机没有安装超级终端程序,应在控制面板中安装该程序),这时98画面出现超级终端的画框,在连击“Hypertrm”后,画面出现升级信息,在名称上选个如“AA”在“连接时使用”:在下拉菜单中选择“直接连接到串口1”或“直接连接到串口2”,波特
率选择“9600”其它不变,按确定退出(设置完成后,今后要用串口时只要连击“AA”的图标即进行连击),这时计算机处于连接状态,等待数据输入。
4.3按使用说明书要求,当面板“OVER”指示灯亮时,按打印键,这时打印内容与计算机显示内容一致。
5硬度计的保养及注意事项:
5.1试验人员应遵守操作规程,能在试验前后经常用标准块校对仪器。
5.2硬度计电源接通后,开机预热几分钟。不经常使用的硬度计,开机后在标准块上要进行数次的硬度测定,稳定后,再进行零件的测定。
5.3硬度块的使用只能在工作面进行,两相邻压痕中心至边缘距离不小于2mm其使用周期为二年。
5.4硬度计搬运时,应将接长杆固定,并取下砝码和吊杆,凡取下砝码、吊杆
及上盖前,应先拔去电源插头。
5.5︰在硬度测试中,施加主试验力时,严禁转动变荷手轮。
5.6︰硬度计做好周期检定工作,每年至少一次以保证硬度计的准确性。5.7硬度计常见故障排除:

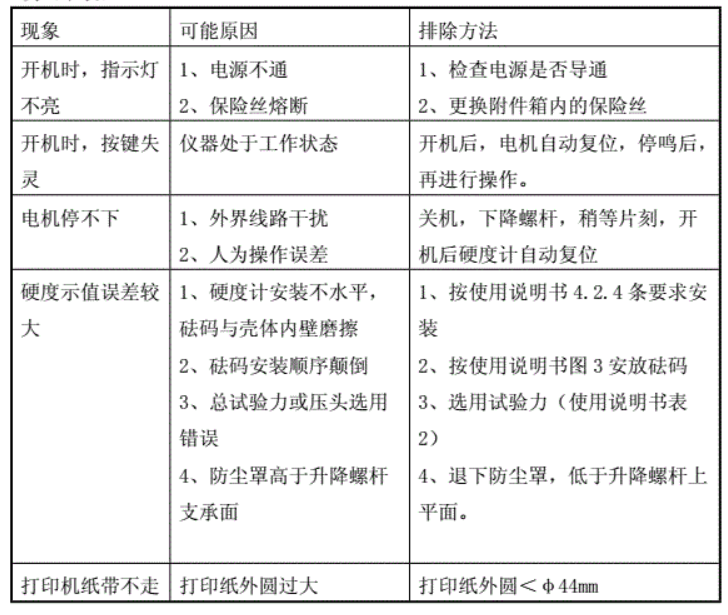

硬度计发生故障时,应与有关单位联系进行修复,一般常见故障可自行解决(下表)
