洛氏硬度测量原理

发布时间:2022-04-11 21:14:52人气:

1综述

硬度试验机是用来测定材料硬度的专用设备,在材料力学性能测试中,测量硬度是一种最容易,最经济,最便捷的方法,不仅可迅速测得硬度指标,还可以利用硬度与其他力学性能的关系,推算出其他力学性能,如强度、疲劳、蠕变、磨损和内损等,因此硬度测试应用非常广泛。

1.1洛氏硬度测量原理

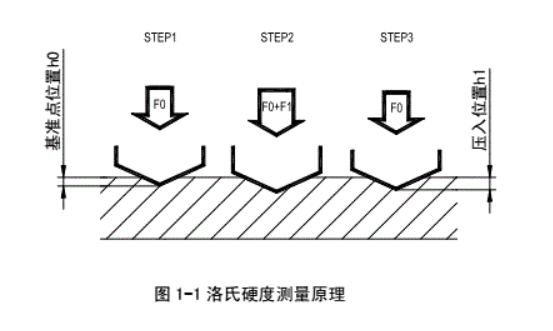

见图1-1,试验开始时,上升试件使试验机压头压在试件上,施加初试验力,并由位置传感器建立基准点。然后由试验机施加主试验力,将压头更深地压入试件表面。最后卸除主试验力,在保持着初试验力的情况下,测量此时的压头位置。该位置与基准点比较,产生的位移差,代入洛氏硬度计算公式计算,便可得出材料硬度。


1.2洛氏硬度测量执行标准

本机很好地兼容国际标准、欧洲标准、美国标准以及中国大陆标准,执行:

ISO6508-2:Metallic materials-Rockwell hardness tcest-Part 2: Verification and calibration of

testing machines (scales A,B,C,D,E,F,G,H,K,N,T)

BS EN ISO6508-2:Metallic matcrials-Rockwell hardness test-Part 2: Verification and calibrationof tcsting machines (scales A,B,C,D,E,F,G,H,K,N,T)

ASTM E 18 Standard Test Methods for Rockwell Hardness and Rockwell Superfical Hardness ofMetallic Materials

GB/T230.2,《金属洛氏硬度试验第⒉部分:硬度计(A、B、C、D、E、F、G、H、K、N、T标尺)的检验与校准》

2产品图示

1-面板与键盘

6-升降旋轮

2-压头安装座

7-试验力转换旋(全自动机型无此旋钮钮〉

3-压头

8-侧门

4-试台

9-开关与电源连线板

5-升降螺杆及护套

10-水平调整螺钉

3规格参数

初试验力:3kgf(29.4N),10kgf (98.1N)

总试验力:15kgf (147.1 N),30kgf (294.3N),45kgf (441.3 N),

60kgf(588.4 N),100kgf(980.7 N),150kgf (1471N)

硬度制式:表面洛氏15N,30N,45N,15T,30T,45T,15W,30w,45W,15X,R30X,45X,15Y,30Y,45Y;

洛氏A,B,C,D,E,F,G,H,K,L,M,P,R,s,V。共计30种制式。

测试过程:全自动完成,结果数字显示,自动存储

加载时间:3~8秒

保荷时间:2~50秒,可设定测试分辨力:0.1HR

最大外形尺寸: 710mm×210mm×830mm供电:110V/220V,50Hz,4A

净重:95kg

4安装

4.1安装之前准备工作:

对照本手册附录中装箱清单,检查货品是否齐全。

安放平台有足够的强度,能够稳定承受至少3倍于硬度计及其他任何附件、试件的重量,并且基本水平。

安放平台不受任何机械振动的干扰。

安放平台上最好预留一个7Omm圆孔,使得螺杆升降无障碍,螺杆向下运动最大极限位置向下280mma

周围环境应干燥、清洁、无腐蚀性介质且无强磁场,温度在(10~35)℃范围。硬度计和周围的墙之间有足够的距离,以便日常维护。

电源位于硬度计1m之内范围,并且电压平稳,接地良好,不受干扰。准备好螺丝刀、扳手、起重设备、水平仪、剪刀、柔型防护物等必要工具。
