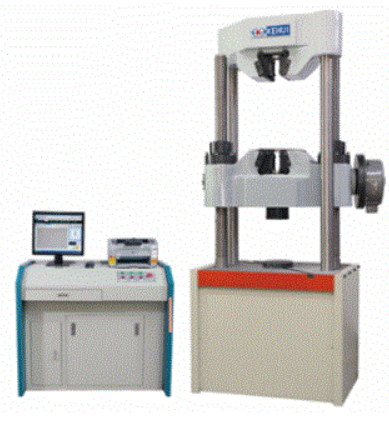

钢筋拉力试验机一般选用液压万能试验机。 微机控制电液伺服万能试验机集电液伺服自动控制、自动测量、数据采集、屏幕显示、试验结果处理为- -体，以油缸下置式主机为平台，配置精密油泵和电液伺服阀、PC机伺服控制器，实现多通道闭环控制，完成试验过程的全自动控制、自动测量等功能，具有专业性好、可靠性高、升级简易等特点，并可随着试验机测控技术的发展和试验标准的变化而不断充实完善。
一、基本结构及主要功能
1、主机:配置油缸[下置式主机机架，此结构大大降低了主机高度，运输、安装方便，性能稳定、可靠。蜗轮蜗杆结构的主机，丝杠固定不动，蜗轮蜗杆副安装在移动横梁内，由盘式电机驱动，通过丝母旋转带动移动横梁上下移动。上下 对中稳定性好，试验曲线平滑无台阶，主机刚度较大。
2、测控系统: 由电液伺服油源、全数字PC伺服控制器、电液伺服阀、压力传感器、测量试件变形的引伸计、测量位移的光电编码器、试验机专用PC测控卡、打印机、多功能试验软件包、电气控制单元等部分组成:
3、标准电液伺服油源:
1)为负载适应型进油节流调速系统,采用成熟技术按标准模块化单元设计生产制造，专门为电液伺服万能试验机配套使用:
2)选用技术成熟的油泵-电机，质量可靠，性能稳定;
3)采用独有技术自行研制生产的负载适应型节流调速阀，系统压力稳定、自适应恒压差流量调节，无溢流能耗，易于进行PID闭环控制;
4)管路系统:管路、接头及其密封件选用性能稳定的成组套件，保证液压系统密封可靠，无渗漏油故障发生;
4、电气控制柜:
a、系统的所有 强电部件集中在强电控制柜内,实现强电单元与测控弱电单元的有效分离，保证测控系统不受干扰，长期稳定工作;
b、电控柜 上设置手动操作按扭，包括电源开关、急停以及油源油泵开停等;
5、全数字PC伺服控制系统:
a)系统以 PC计算机为主体，全数字PID调节,配以PC卡板式伺服放大器、测控软件及数据采集和处理软件，可实现试验力、试样变形、活塞位移的闭环控制和控制模式的平滑切换;
b)系统由三路信号调理单元(试验力单元、油缸活塞位移单元、试件变形单元)、控制信号发生器单元、伺服阀驱动单元、伺服油源控制单元、必要的I/0接口、软件系统等组成;
c)系统的闭环控制回路:测量传感器(压力传感器、位移传感器、变形引伸计)与伺服阀、控制器(各信号调理单元)、伺服放大器- -起组成多个闭环控制回路，实现试验机的试验力、油缸活塞位移、试样变形的闭环控制功能:具有等速率试验力、等速率油缸位移、等速率应变等多种控制模式，并可实现控制模式的平滑切换，使系统具有更大的灵活性:
6、试验机专用PC卡板式伺服放大器:
a、为可插拔式PC 卡板，应用先进的计算机总线控制技术专为试验机设计，有程控模拟放大器，A/D转换，数字量采集通道,数字量I/0等;
b、该专用测控卡与PC机组成单卡测控系统，可直接与传感器相连接，进行测控和数据采集，使复杂的测控和数据采集系统变的简洁可靠:
c、采用计算机总线技术，直接插入计算机扩展槽内，全数字电路，调零、增益调整等均通过软件实现，是试验机测控技术发展的最新产品单元;
d、增益可编程串级放大器，可得到不同增益的放大倍数;
e、传感器供桥电源与A/D芯片的基准电压共用同- -电压，整个测量系统同比衰减，实现了供桥电源的硬件补偿技术:
f、通过多位A/D转换满足系统的灵敏度和分辨率要求，避免了软件倍频方法降低系统的特性;
7、多功能试验软件包:
a、操作系统Windows98/XP/2000平台下，全中文操作界面;
b、计算机屏幕显示试验力、油缸位移、加载速率、变形试验数据，绘制时间-试验力/变形、变形-试验力等多种试验曲线自动进行数据处理，数据处理方法满足GB228-2002标准要求，如上下屈服点、最大力点、各类规定非比例应力点、各类规定全伸长应力点等;同时满足试验机压力试验要求;
c、软件同时提供数据分析功能,满足试验人员进行试验分析及进行特殊试验的数据处理。
d、具备较强的图形操作功能，如动态试验曲线和数显功能，图形放大、截取功能，光标跟随显示功能等;
e、采用VXDs高速数据采集技术，实现多通道(最多16路)的高速数据采集:
f、系统具有完整的文件操作功能用于试验曲线、试验数据的储存:同时，试验数据可以ASCII码形式进行存储，以便于用户进行二次数据处理;
g、具有单件试验报表输出和批量试验报表输出打印功能;
8、控制系统具有过载、超设定、断电、活塞到达极限位置等保护功能;
9、液压夹紧油源:独立的低噪音液压夹紧油源，控制夹头的夹紧与松开。
二、主要技术指标:
1、最大试验力: 300kN;
2、试验力测量范围: 2%- - 100%FS:
3、试验力示值精度:示值精度士1%;
4、变形测量装置:引伸计
5、位移测量(mm) :光电编码器，分辨率0.01;
6、活塞行程(mm) : 255;
7、最大拉伸空间: 650mm;
8、最大压缩空间: 550mm;
9、扁试样夹持厚度: 0-15;
10、圆试样夹持直径:中10-中32;
11、活塞位移示值精度:士0.5%FS. ;
12.变形测量分辨率: 0. 001 mm;
13.变形测量精度:士0. 5%;
14、传感器: 油压传感器、引伸计:
15、控制方式:电液伺服闭环控制，控制模式可平滑切换;
16、显示方式计算机屏幕显示试验力、活塞位移、试样变形测量值，屏幕显示试验曲线，
屏幕调零、标定;
17、主机尺寸: 约940mmX 630mm X 2010mm;
18、控制柜尺寸: 1010mmX 650mm X 870mm;
19、油泵电机功率: 2. 2KW
20、橫梁 移动电机功率: 0. 75KW
三、主要配置清单:
1、液压万能试验机主机一台
2、液压万能试验机标准油源一套
3、电液伺服全数字PC控制器(含计算机)- -台
4、试验机专用PC测控卡一件
5、打印机.一台
6、电液伺服阀一-台
7、电气控制箱(与油源- -体)- -套
8、压力传感器一件
9、标距50mm引伸计一件
10、油缸活塞位移传感器及连接件一套
11、 全数字伺服控制软件--套
