超声波测厚仪
.

手持式高精度超声波测厚仪U381Plus

发布时间:2023-12-12 14:28:07人气:

概述



手持式高精度超声波测厚仪,带数值显示,A/B扫描功能。采用脉冲反射超声波测厚原理,适用于能使超声波以- -恒定速度在其里面传播,并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm,测量范围薄至0.14mm(),可以有效穿越涂层干扰。

本产品可应用于石油、化工、冶金、造船、航空航天、能源等各个领域。

符合标准《超声波测厚仪校准规范》JJF 1126- -2004.



 主要功能



● 测量范围宽,最小测量厚度0.14mm (钢),最大测量厚度1800mm:

● 高精度测厚,最高测量分辨率可达0.001mm;重复分辨率可达士0.002mm;

A-扫描模式,B-扫描模式,数值显示模式:

具有穿透涂层和回波到回波测量功能,用于测量表面带有漆层和涂层的材料;

根据材料声速不同可以检测部分复合材料上的涂层和和漆层,可以同时测量10个以上的多层材料各层厚度,同一回波下切换显示各层厚度值;

● 多种测量: MB-E, I-E, E-E, ME-E模式满足对常规厚工件测量;THIN模式对薄件测量:

● 数值模式包括常规厚度值模式、差值/缩减率模式和最值模式;

● 增益模式:自动增益/手动增益:

● 可设置手动关机与自动关机,带节能功能:

● 可使用多种不同规格探头,双晶探头和单晶探头,最高支持20Mhz高频探头;

● 支持大容量存储,可同时存储10万个厚度值,500组A扫描波形和500组B扫描波形:

● 具有多种校准方式,支持-一点校准、多点校准和手动校准模式,可以同时校准声速和探头零位:支持V声程校准。

● 公英制转换;毫米和英寸可切换单位;

● 中文和英文显示。



 适用材料



适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃、玻璃纤维及其他超声波的良导体的厚度。



 基本原理



超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达背测物体并在物体中传播,到达材料分界面时被反射回探头,通过准确测量超声波在材料中传播的时间来确定被测材料的厚度。





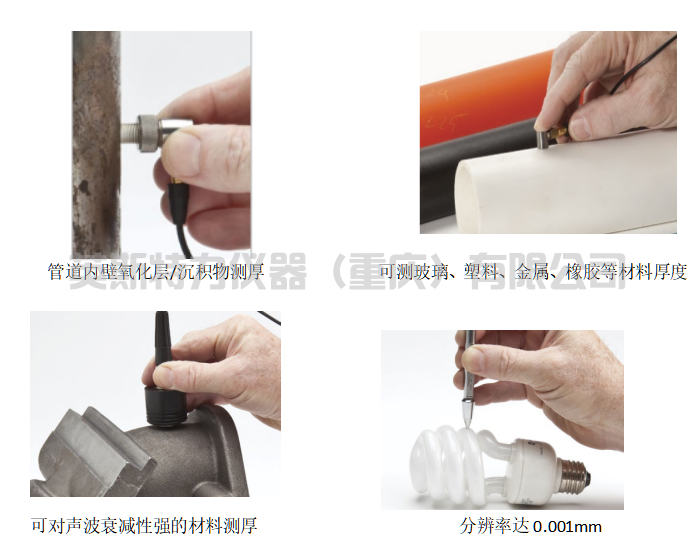

 功能介绍








  规格参数



项目

U381PLUS

探头类型

单晶/双晶

测量范围(45#钢)

0.14mm – 1800mm

测量频率

4Hz8Hz16Hz

分辨率

0.1mm0.01mm0.001mm0.01inch0.001inch0.0001inch

脉冲发生器

负方波发射,脉冲宽度和电压自动与探头进行匹配

声速范围

400-19999m/s

校准试块

4mm(钢)

自动关机

可选择 5 分钟,10 分钟,20 分钟,手动关机

探头校准

一点校准、二点校准,手动校准

增益

自动增益、手动增益

增益范围

0~80dB

检波方式

射频 RF、正半波 POS、负半波 NEG、全波 FULL

测量模式

1MB-E:发射脉冲始波至一次回波;(2I-E:界面波至一次回波;(3E-E:穿透涂层测量,可选任意 Em– En 回波;(4ME-E:多重回波测量模式;(5THIN:薄壁测量模式

数值模式

厚度值模式、差值/缩减率模式、最大/最小值模式

A-扫描模式

支持

B-扫描模式

支持

耦合指示

支持

电量指示

支持

语言

中文/英文(English)

单位

毫米/英寸 (mm/inch)

菜单操作

支持

软件功能

动态闸门设置、消隐设置(Blank)、回波消隐设置(E-Blank)、回

波冻结、回波平移和缩放

存储功能

同时支持 10 万个厚度(100 组,每组 1000 个),500 组 A 扫

描波形和 500 组 B 扫描波形

主机程序升级

支持主机程序升级

显示屏

3.5 寸真彩色屏

数据传输

支持 USB 通信,将数据传输至计算机

工作温度

-10℃~+50℃,有特殊要求可达-20

工作电压

三节 5 号 锂离子电池,当电量不足时,有低电压提示

外形尺寸

184 x 85 x 32 (mm)

整机重量

250 g(不含电池)

标准配置

主机 1 台、5 号电池 3 节,充电器1文件

1 套,ABS 防震防水仪表箱 1 个



 探头参数

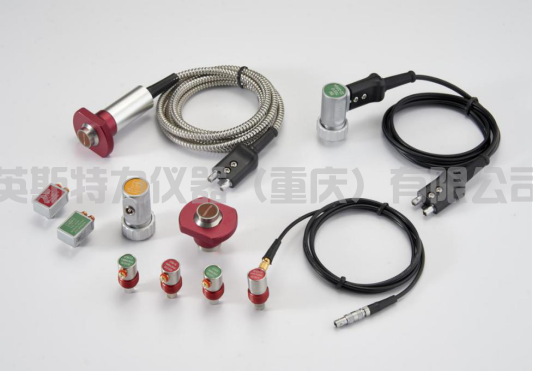

可选配探头:

探头型号

类型

探头频率(MHZ

探头直径(mm

测量范围(mm

TS400

双晶

10

5

0.5-50

TS500

5

5

1.0-65

TS510

5

10

1.0-500

DTM15

单晶

15

6

0.14-24

DTM7.5

7.5

6

0.5-24

DTM10

10

6

0.3-24

DTM5

5

6

1.0-24

BD510

5

10

1-1000

BD212

2

12

4-1800

 笔式探头








(选配)





 各种材料声速表



材料

 声速(m/s

6340--6400

5920

不锈钢

5740

黄铜

4399

4720

5930

铸铁

4400--5820

2400

尼龙

2680

3607

3251

4170

5990

2960

丙烯酸(类)树脂

2760

环氧树脂

2540

3988

5639

树脂玻璃

2692

聚苯乙烯

2337

陶瓷

5842

聚氯乙烯

2388

石英

5639

硫化橡胶

2311

聚四氟乙烯

1422

1473
