● 可导入客户工件全套检测工艺,会开机就能探伤;
● DAC、AVG、彩色腐蚀Bscan、TCG等工具齐全;
● 重复发射率:20-2500Hz准确调节,高速扫查,不漏检;
● 高信噪比,波形非常稳定,特殊的抗干扰设计,不惧恶劣工况;
● 12位AD,可使用25M探头,细节尽显,微小缺陷下灵敏度和分辨力高;

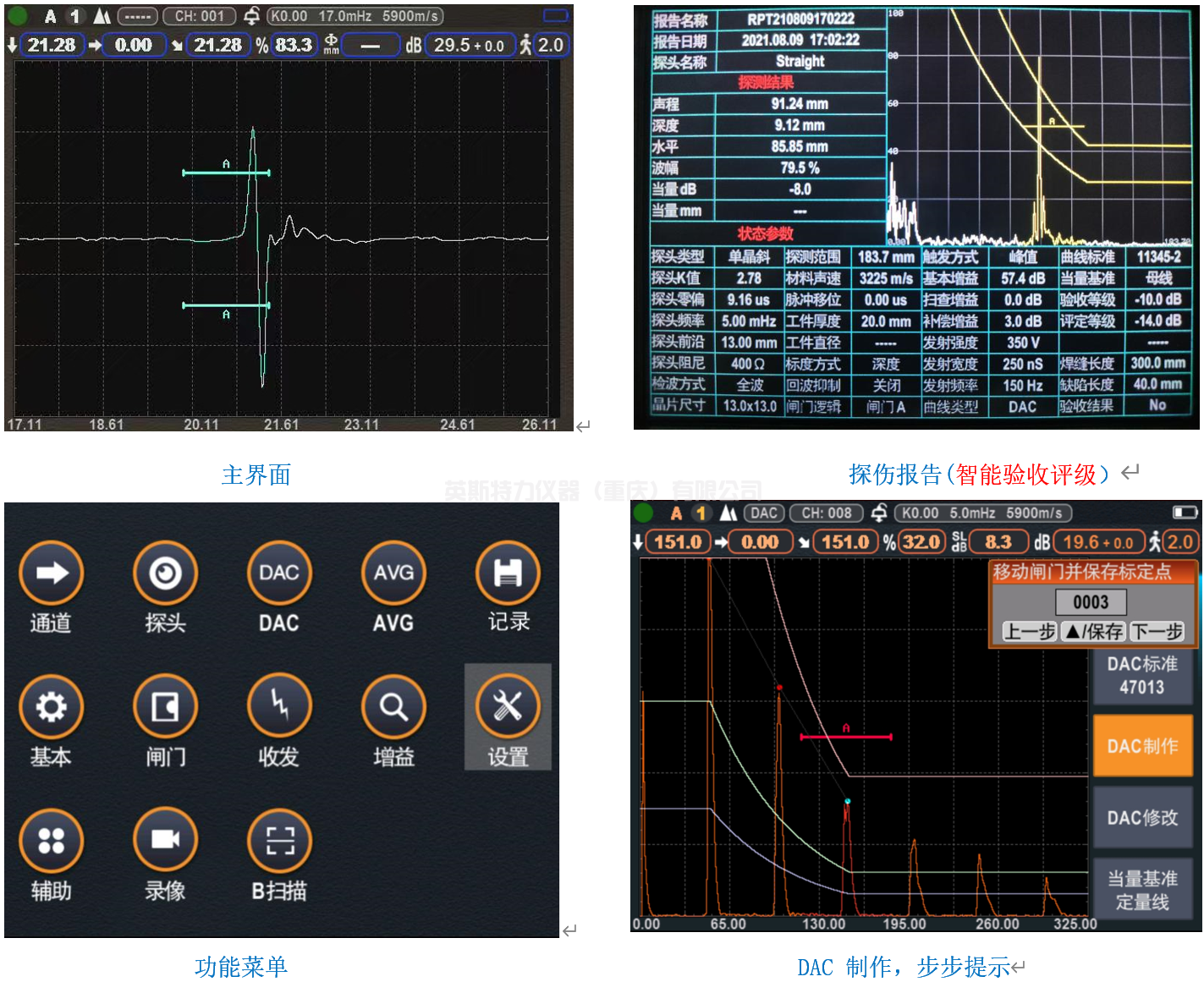

● 缺陷自动验收,智能评测,高清高亮显示,界面立体美观,人性化操作风格;
● 探头校准、曲线制作等各种操作全程提示,对话框互动,无需看说明书;
● 蓝牙无线传输,手机APP现场生成探伤报告,并实现打印;

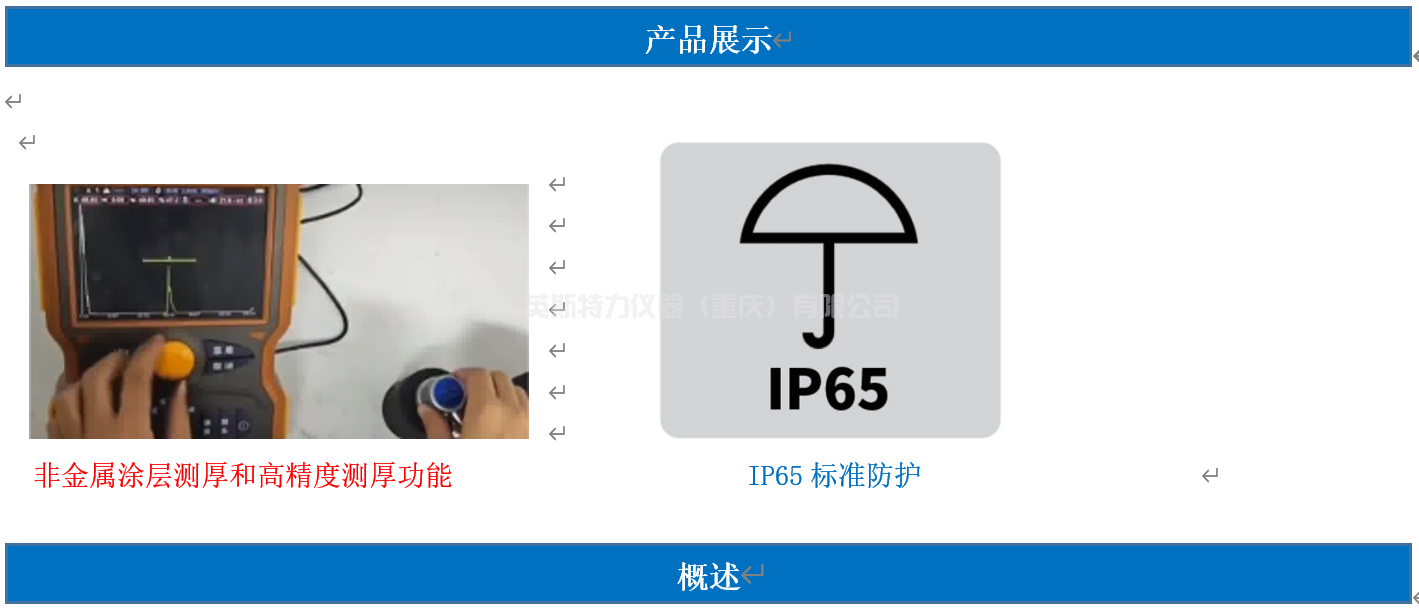

● IP65防护标准,坚固耐用,防水防尘,阻尼支架任意角度;
● 单电10小时连续工作,2小时快充,可独立充电,两块实现不间断工作。
型号 | YSUT800A |
检测范围: | 12米(钢中、纵波),透射25米(可扩展) |
声速范围: | (500~18000)m/s |
重复发射率: | 30-2500Hz 可调节 |
动态范围: | ≥38dB |
垂直线性误差: | ≤2.5% |
水平线性误差: | ≤0.2% |
分 辨 力: | >40dB(5P14) |
灵敏度余量: | >65dB(深200mmФ2平底孔) |
数字抑制: | (0~80)%,不影响线性与增益 |
探头类型: | 直探头、斜探头、双晶探头、穿透探头,爬波探头,表面波探头 |

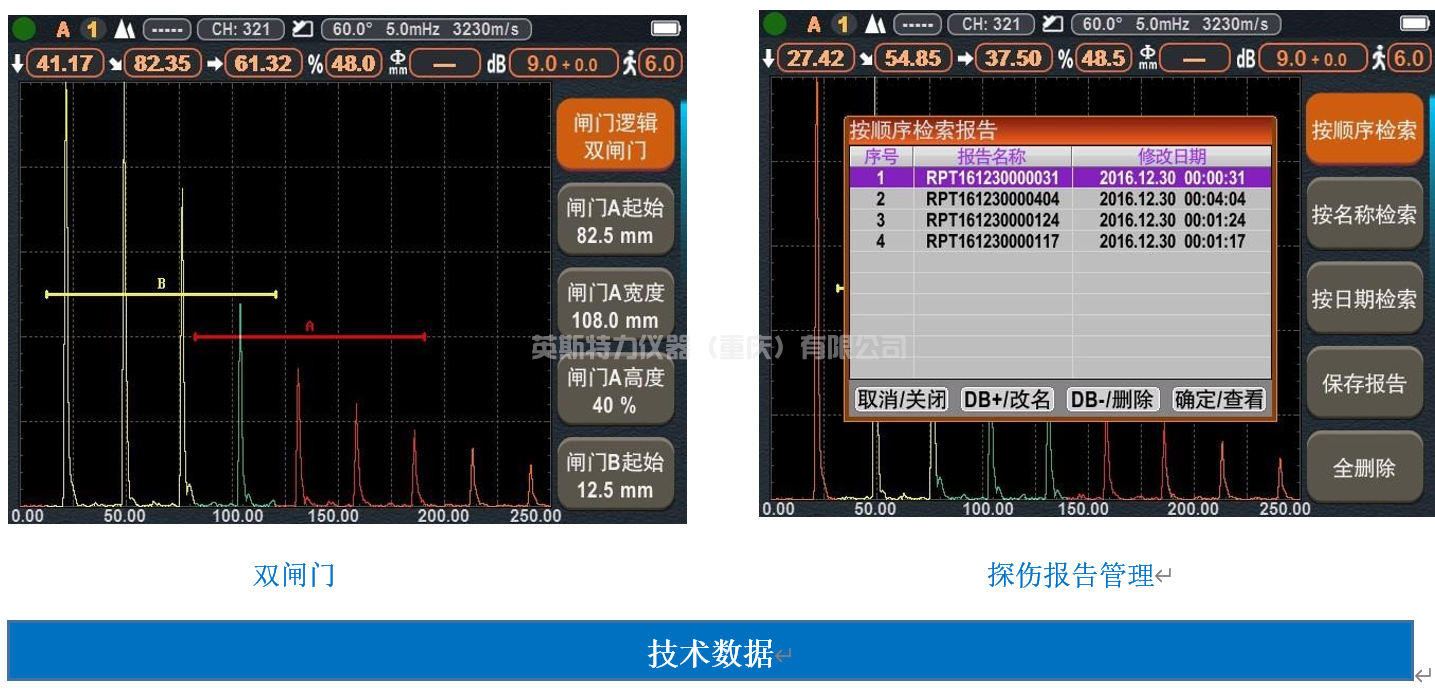

闸 门: | 进波门、失波门;单闸门、双闸门 |
报 警: | 蜂鸣报警,LED灯报警 |
电 源: | 直流(DC)9V |
电池工作时间: | 10小时 |
外型尺寸: | 240×153×38 (mm) |
重 量 : | 0.95Kkg |
环境温度: | (-10~50)℃ |
相对湿度: | (20~95)%RH |
脉冲幅度: | 100V、200V、300V、400V、500V分级选择,适用探头范围广 |
脉冲宽度: | 在(0.03~0.51)µs范围内连续调节,以匹配不同频率的探头 |
探头阻尼: | 50Ω、100Ω、150Ω、400Ω可选,满足灵敏度及分辨率的不同工作要求 |
硬件实时采样: | 高分辨率10位AD转换器,采样速度200MHz,波形高度保真 |
检波方式: | 正半波、负半波、全波、射频检波 |
滤波频带: | (0.1~25)MHz |
闸门读数: | 单闸门和双闸门读数方式可选;闸门内峰值读数 |
总增益量: | 120 dB(设有0.1dB、1dB、2dB、6dB步进值) |
插头插座: | 插BNC/LEMO可选 |
注:以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得
● 自动校准:一键式自动校准,操作非常便捷,自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”;
● 自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);
● 自动增益、回波包络、峰值记忆功能提高了探伤效率;
● φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值,大平底自动计算;
● 500个独立探伤通道(可扩展),可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块;
● 可自由存储、回放1000幅A扫波形及数据(可扩展);
● 外接U盘,内部存储可以随时导出,也可以直接存储无限量的探伤存储文件;
● 探伤录像:探伤过程的动态录像,通过外部U盘扩展,可以实现无限时的高质量录像;

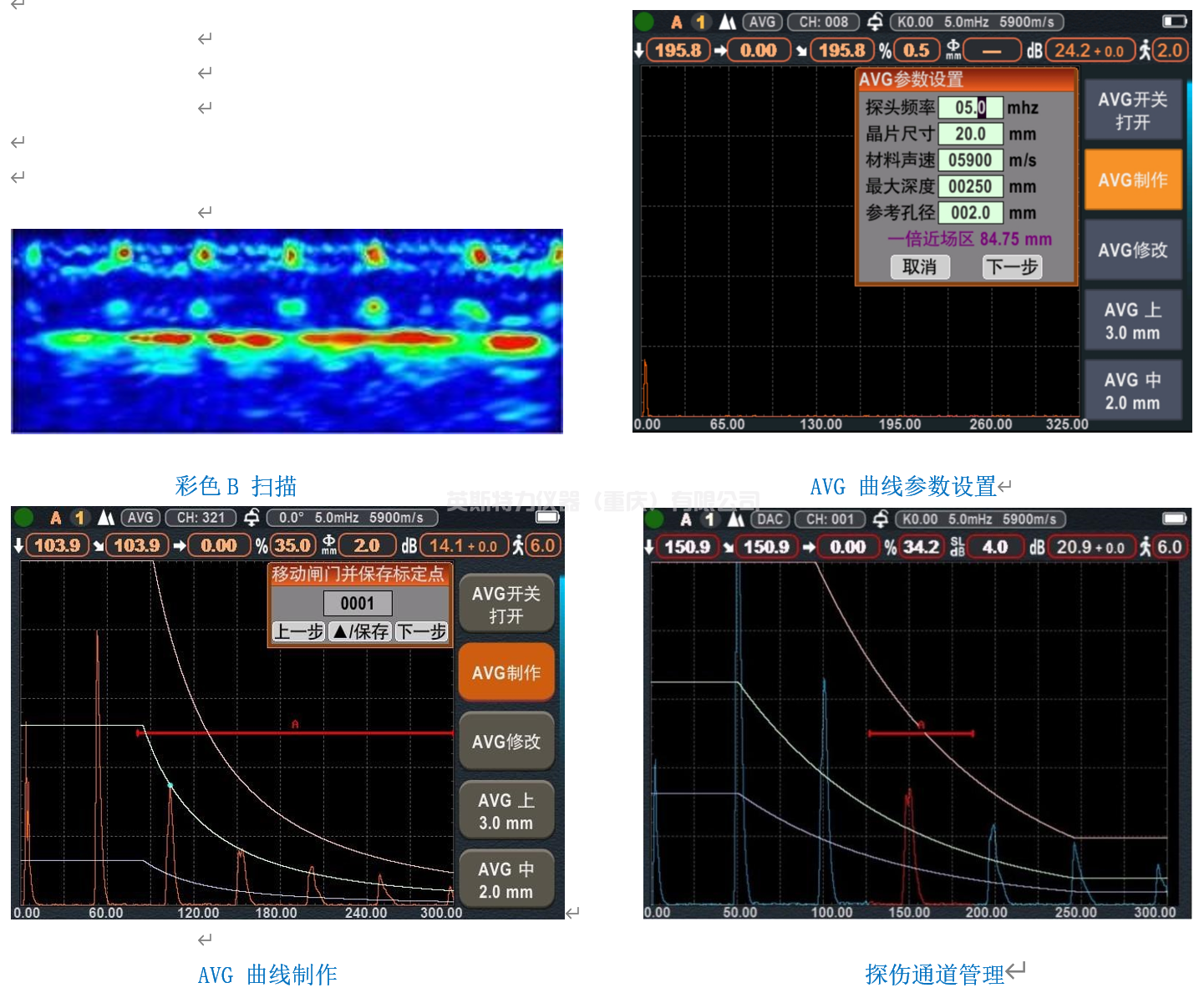

● DAC、AVG自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;
● B型扫描:实时扫查、显示横截面,可显示工件缺陷形状,使探测结果更直观;
● 17个内置探伤标准可调出,可以自由输入任意行业标准;
● 发射脉冲宽度和强度可调;
● 蓝牙模式与手机和计算机通讯,实现探伤报告管理;
● 高性能安全环保锂电池供电,标配可连续工作10小时以上,选配可增加电池容量到15小时;
● 实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;
● 数字抑制,不影响增益和线性;
● 增益补偿:对表面粗糙度、厚工件远距离探伤等因素造成的Db衰减可进行修正;
● 曲面修正:用于曲面工件探伤,可实时显示缺陷周向位置和深度;
● 角度和K值两种输入方式;
● 回波次数分析;

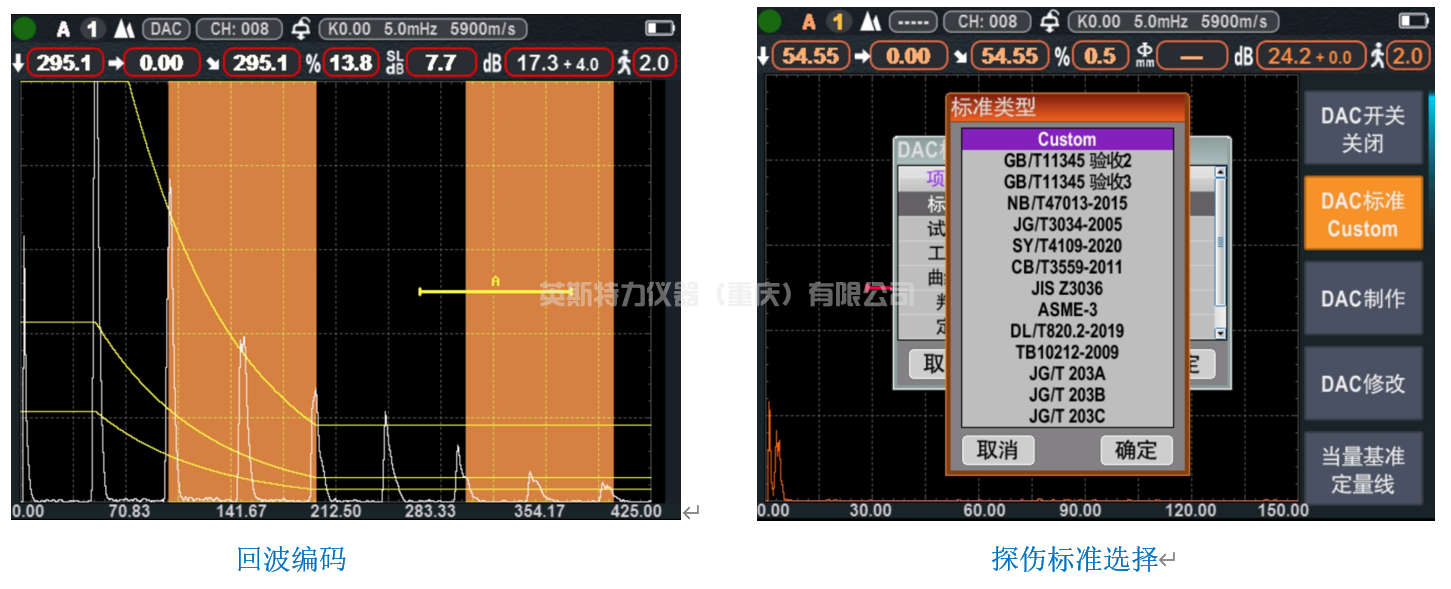

● 回波编码:以不同颜色显示1~9次回波,便于判断缺陷位置;
● 裂纹测高:利用端点衍射波自动测量、计算裂纹高度;
● DAC声光报警;
● 屏幕的冻结和解冻;
● 角度和K值两种输入方式;
● 波形填充;
● 电源状态指示;
● 捕捉标记;
● 闸门内波形颜色标记;
● 闸门内展宽。
GB/T 11345 验收2 焊缝无损检测 超声检测 技术、检测等级和评定
GB/T 11345 验收3 焊缝无损检测 超声检测 技术、检测等级和评定
NB/T 47013-2015 承压设备无损检测标准
SY/T 4109-2020 石油天然气钢质管道无损检测
JG/T 203
主机 | 1 台 | 产品包装箱 | 1 个 |
直探头 | 1 个 | 使用说明书 | 1 本 |
斜探头 | 1 个 | 合格证、装箱卡、保修卡 | 1 套 |
9V 电源适配器 | 1 个 | 超声波探伤仪手机 APP | 1 套 |
探头连接线 | 1 根 | 仪器腕带 | 1 条 |
1. | 标准试块 | 2. | 其他种类探头 |
3. | 其他探头线缆 | 4. | 耦合剂 |
5. | 蓝牙打印机 |
