概述
粗糙度轮廓仪专为超精细尺寸测量而设计，适用于轴承行业、精密加工，汽配等行业的尺寸测量。它采用移动桥式结构，汇集了行业内最先进的设计理念，以最完善的设计和最严格的生产流程控制，确保机台的精度和稳定性
基本参数
粗糙度轮廓仪 | |||||
型号 | X轴行程（mm）
| Z 轴高度行程 | Z1轴行程
| 承重（kg）
| |
YST-150CL | 100MM | 400MM | 20MM | 80 | |
精度解析度 | 0.1微米 | ||||
可检测最小内孔 | 18毫米（最小可选配2㎜内孔针) | ||||
轮廓尺寸参数
| 高度：±（1.5+|0.08H|）μm | ||||
圆弧：±（1.2+R/10）μm | |||||
角度：±1′ | |||||
直线度：1.0μm/100mm | |||||
全量程分辨率0.1微米 | |||||
测量力：10mN～30mN（可手动调整） | |||||
H表示测量高度，R为测量半径 以毫米为单位
| |||||
粗糙度技术参数 | 线性精度 | ≤±5% | |||
残值噪声 | ≤0.005μm | ||||
重复稳定性 | 试值3% | ||||
截止波长 | 0.025、0.08、0.25、0.8、2.5、8mm | ||||
评定长度 | λcX1、2、3、4、5、不限 | ||||
传感器 | 类型 | 数字光栅 | |||
分辨率 | 0.1μm | ||||
爬坡角度 | 上升77度 下降87度 | ||||
粗糙度评定参数 | Ra、Ramax、Ramin、Rasd、Rp、Rpmax、Rpmin、Rpsd、Rv、Rvmax、Rvmin、Rvsd、Rz、Rzmax、Rzmin、Rzsd、R3z、Rc、Rcmax、Rcmin、Rcsd、Rt、Rq、Rqmax、Rqmin、Rdsd、Rsk、Rskmax、Rsmin、Rsksd、Rku、Rkumax、Rkumin、Rkusd、Rsm、Rsmmax、Rsmmin、Rsmsd、Rs、R△qsd、Rk、Rpk、Rvk、Rpc、Rmr | ||||
波纹度分析参数 | Wa、Wamax、Wamin、Wasd、Wsa、Wca、Wa08、Wc、Wcmax、Wcmin、Wcsd、Wt、Wz、Wzmax、Wzmin、Wzsd、Wp、Wpmax、Wpmin、Wpsd、Wv、Wvmax、Wvmin、Wcsd、Wq、Wqmax、Wqmin、Wqsd、Wsm、Wsmmax、Wsmmin、Wsmsd、Wsk、Wskmax、Wskmin、 Wsksd、Wku、Wkumax、Wkumin、Wkusd、W△q、W△qmax、W△qmin、W△qsd、Wδc、Wmr
| ||||
原始轮廓分析参数 | Pa、Pt、Pp、Pc、Pv、Pz、Pq、Psm、Psk、Pku、RzJ、Rpq、Rvq、Rmq、Pmr、P△q、Avh、Hmax、Hmin、Area、Pδc、Tilta、 | ||||
测量速度 | 0.02～20mm/s | ||||
工作环境
| 温度：20℃±5℃ 温度变化：<3℃/hr 湿度：30～80%不可结露 | ||||
振动：＜0.002g，＜15Hz | |||||
电源电压： 220V±10% 必须接地，小于10V。 频率： 50Hz 功率： 930W | |||||
仪器特点
※1.四轴采用霍尔摇杆控制，使人员操作更方便快捷
※2.测针可以自动接触产品，减少测针损坏（可选配双针）

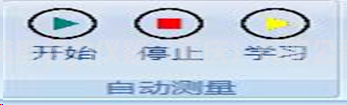

※3.具有CNC功能，设置指令，做成程序，在重复大批量分析具有复杂尺寸的工件 时，可以大大减少操作员的工作量，提高效率。

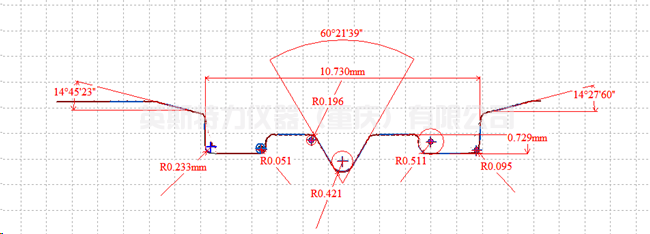

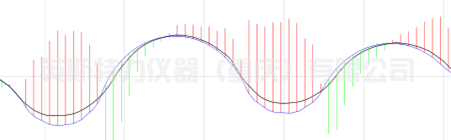

※4.可以导入 导出2维的CAD图纸，和实测结果进行比对，设置好公差后，分析实测结果和理论设计值的偏差是否合格

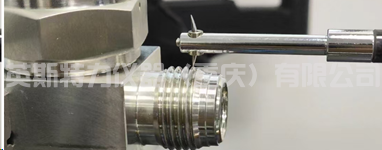

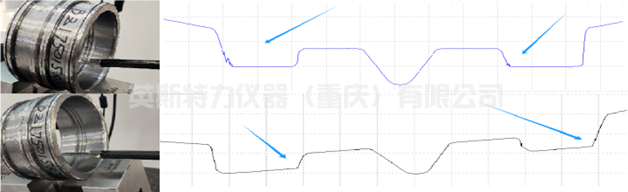

※5. 在测量当中由于测针是有角度的，对于平行的沟槽边可做到分次测量，再进行形状合成测量
合成后可以同时显示以及测量
※6.报表可导出PDF，Word、Excel等等多种格式

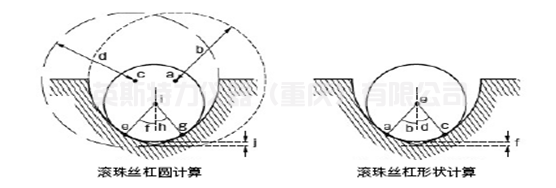

※7.可以测量特殊的零件，例如滚珠丝杆双圆弧的分析、非球面透镜形状（选配）的分析等

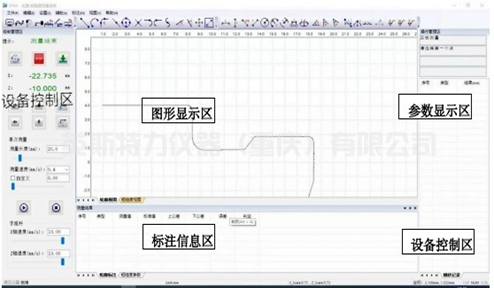

软件系统界面如图所示
SPMI智能测控测量软件 可自由匹配支持多
系统界面主要包括：菜单、工具栏、状态栏、图形显示区（轮廓及粗糙度视图）、标注信息区（轮廓标注及粗糙度参数列表）、系统参数显示区、设备控制区。
1） 菜单/工具栏：见菜单和工具栏部分相应内容。
2） 状态栏：显示当前操作提示、光标在图形显示区的坐标等信息。
3） 系统参数显示区：用于显示和设置设备参数、测量参数及显示参数等系统参数。
3、打印报告
零件测量、标注及参数评定完成后，可以将检测结果打印出来。用户通过打印信息设置对话框输入检测报告打印信息（零件名称、零件号、检测人、公司名称等）以及选择格式

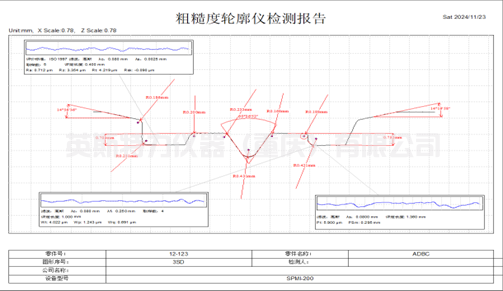

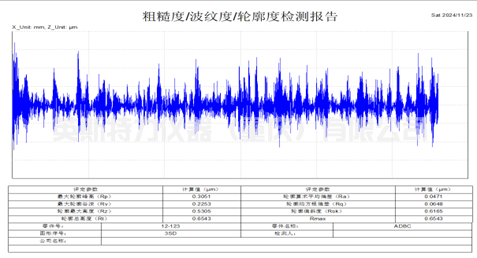

输出选项（轮廓/粗糙度图形、轮廓标注信息列表、粗糙度评定参数列表），查看打印预览结果即为打印结果，如图所示。
也可以单独打印粗糙度数据。
此时选择打印功能，则能得到所需结果——一份精美的检测报告！
主要配置清单
机 械 部 分 | 高密度济南青大理石工作台面 | 底座 立柱均采用00级高密度大理石结构 |
大理石精密上下滑动导轨： | MI研磨级高精密导轨 | |
电动立柱系统 | 台湾上银P级直线导轨 | |
进口光栅传感器 | 进口高精分辨率数字光栅 | |
附 件 工 装 | 专利大角度调整工作台 | 正倾：≥60° 负倾：≥60° 水平调整系统 Y向调整：±20mm |
精密可调平口钳 | 规格号：DX3 钳口宽 50 钳口深 25 开口度 60 调整角度 0-45° | |
测 针 测 杆 | 硬质合金马蹄形斜测针1根 | Φ2*18*12°*0.025mm |
硬质合金粗糙度测针1根 | Φ2*8*50°*0.005mm | |
碳纤维测杆2根 | Φ6*195mm | |
校 准 部 件 | 标准高度块2个 | 5MM+10MM |
标准球1个 | R6 | |
粗糙度标准件一个 | Ra3.0 | |
电 器 及 附 加 部 分 | 联想计算机 | GT-604工控机GT-H110/I5-6500处理器/8G工业内存/256G 工业SSD 300W工业宽压电源110-220V/USB键鼠套装/21.5寸显示器 |
打印机 | 日本惠普彩色打印机 | |
出厂合格证
|
| |
软件优盘
| 软件备份优盘
| |
保修说明书
| 标准 | |
软件操作说明书 | 标准 |
设备外形尺寸
产品 | 包装 | 总重量 (Wt.kg) | 体积 （CBM m³） | ||||||
Lx | Ly | Lz | Wt(kg) | Lx | Ly | Lz | Wt(kg) | ||
1278 | 698 | 1640 | 180 | 1378 | 798 | 1700 | 50 | 400 | 1.39 |
