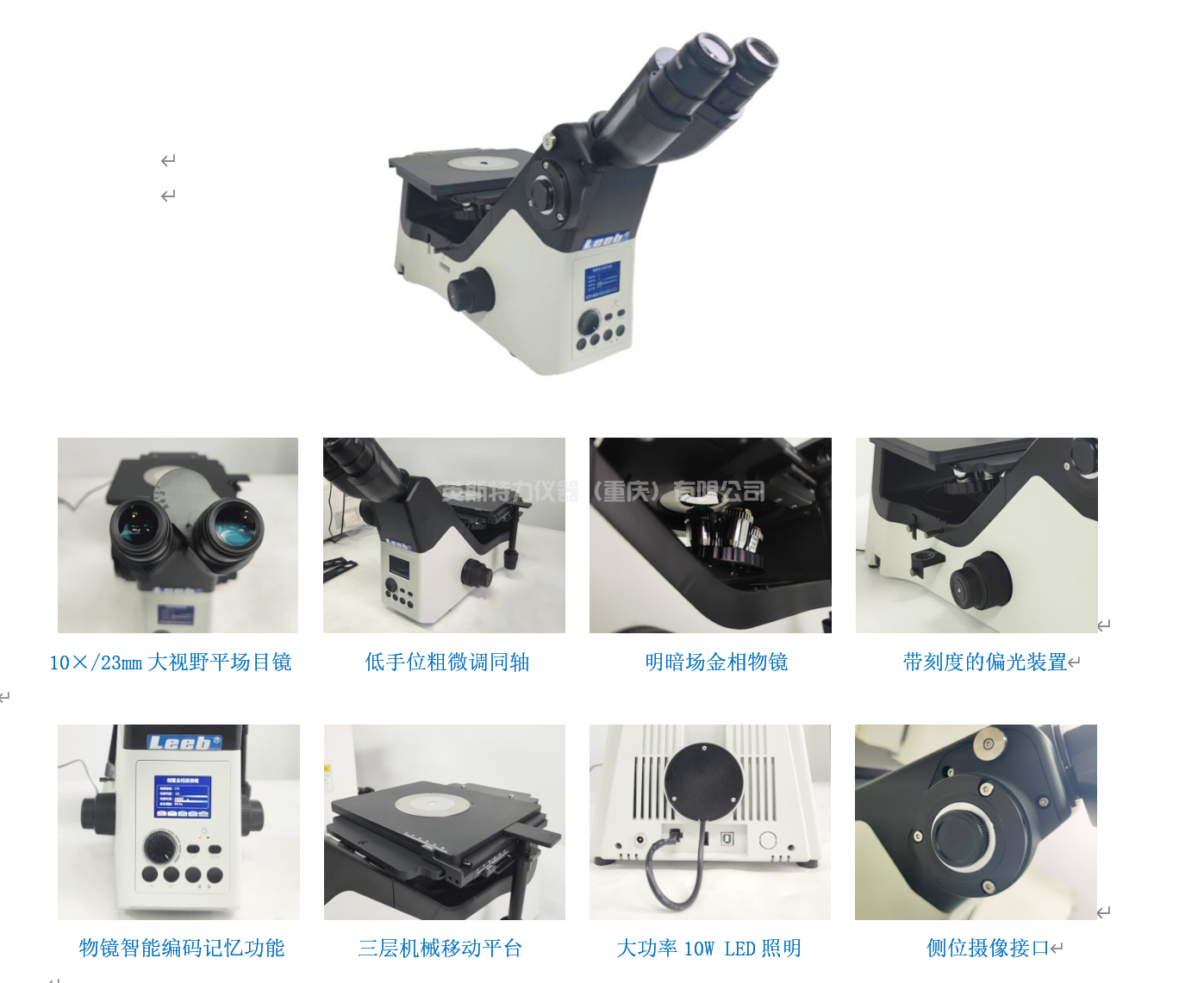

概述
YSTA100N倒置金相显微镜是智能化产品，操作更舒适，多种观察方式可满足客户不同需求，广泛应用于钢铁、汽车、机械、电子等行业。可用于5公斤以下的大而重的样品，与金相分析软件相互配合，支持各种冶金成像分析需求，更加深入于不同制造处理工艺的理论研究。
主要功能
● 无限远半复消色差光学系统；
● 明场、暗场、偏光、DIC多种观察方式可选择；
● 高眼点大视场平场目镜，视野清晰、平坦，观察更舒适；
● LED冷光源亮度稳定，寿命长（无需频繁更换灯泡）、热量小；
● 左侧位相机安装方式设计，方便试样的取放、移动等操作；
● 可选配数码摄像装置（工业相机)、金相评级软件，亦可升级更多其他附件，以适应更多工况条件使用；
● 适用工厂检验、实验室研究检测、学校教学等；
● 可应用于金属、矿产、陶瓷、电子等领域。
技术数据
型号 | YSTA100N |
光学系统 | 无限远消色差校正光学系统 |
三目观察筒 | 无限远铰链三通观察筒，瞳距调节：50mm~75mm，视度调节：±5屈光度， 两档分光比R:T=100:0或50:50 |
目镜 | 高眼点大视野平场目镜SWH10×/23mm（视度可调） |
物镜 | 明暗场金相物镜5×、10×、20×、50×、100×(选) |
机架 | 带明暗场切换装置 , 带偏光装置插槽 , 带液晶屏幕显示光源亮度和物镜倍率显示功能。 |
物镜转换器 | 5孔明/暗场物镜编码转换器，亮度记忆功能（带DIC插槽可选） |
5孔编码型可调中明/暗场物镜转换器，亮度记忆功能（带DIC插槽可选） | |
编码型物镜转换器将显微镜的硬件设置与图像分析软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整记录的校准值，极大的方便仪器的使用操作 | |
粗微调焦机构 | 采用低手位粗微调同轴 , 粗调行程 9mm, 焦面向上 6.5mm, 向下 2.5mm, 微调精度 0.002mm, 带有防止下滑的松紧调节手轮 |
载物台 | 三层机械移动平台，低手位X、Y方向同轴调节 |
照明系统 | 宽电压输入设计AC 100V~240V 50/60Hz，大功率10WLED，高色彩还原 |
其他附件 | 1×摄影接口，可选摄影摄像附件：0.65×、0.5×C接口（可调焦） |

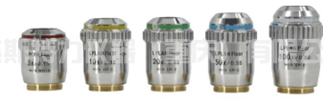

物镜技术参数及配置 (单位：mm)
物 镜 | 数字孔径N.A. | 配置 | |
明暗场金相物镜 | LPL 5× | 0.15 | ● |
LPL 10× | 0.30 | ● | |
LPL 20× | 0.45 | ● | |
LPL 50× | 0.55 | ● | |
LPL 100× | 0.80 | ○ |
注：“●”为标配，“○”为选配

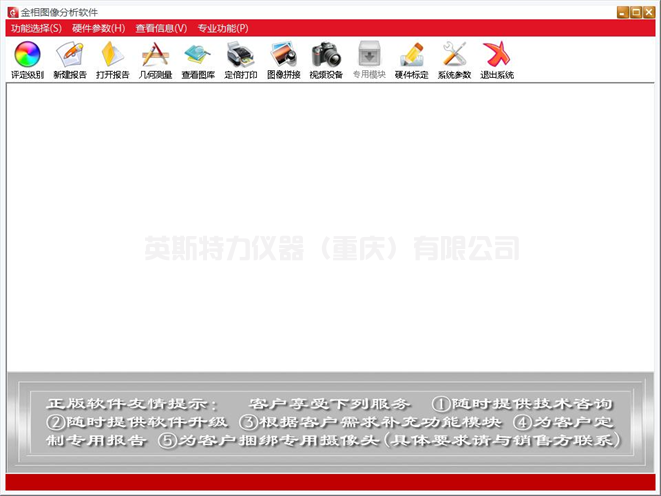

专业定量金相图像分析计算机操作系统 (金相分析评级软件) 简介
一、金相分析软件介绍
金相分析软件最新更新到现有金相组织模块600多个，覆盖了现有的所有金相检验.详见金相模块目录。
金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像
分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。
二、主要功能：
● 图像编辑软件：图像采集，图像存储等十多种功能；
● 图像软件：影像增强，图像叠加等十多种功能；
● 图像测量软件：周长、面积、百分含量等几十种测量功能；
● 输出方式：数据表格方式输出，直方图输出，图像打印输出。
专用金相软件包：
● 晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；
● 非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；
● 珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；
● 脱碳层、渗碳层测量，表面涂层厚度测量；
● 焊缝熔深度测量
● 铁素体、奥氏体型不锈钢中相-面积测量；
● 高硅铝合金初晶硅与共晶硅分析；
● 钛合金材料分析……等；
● 包含进行比对的近470种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；
● 鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

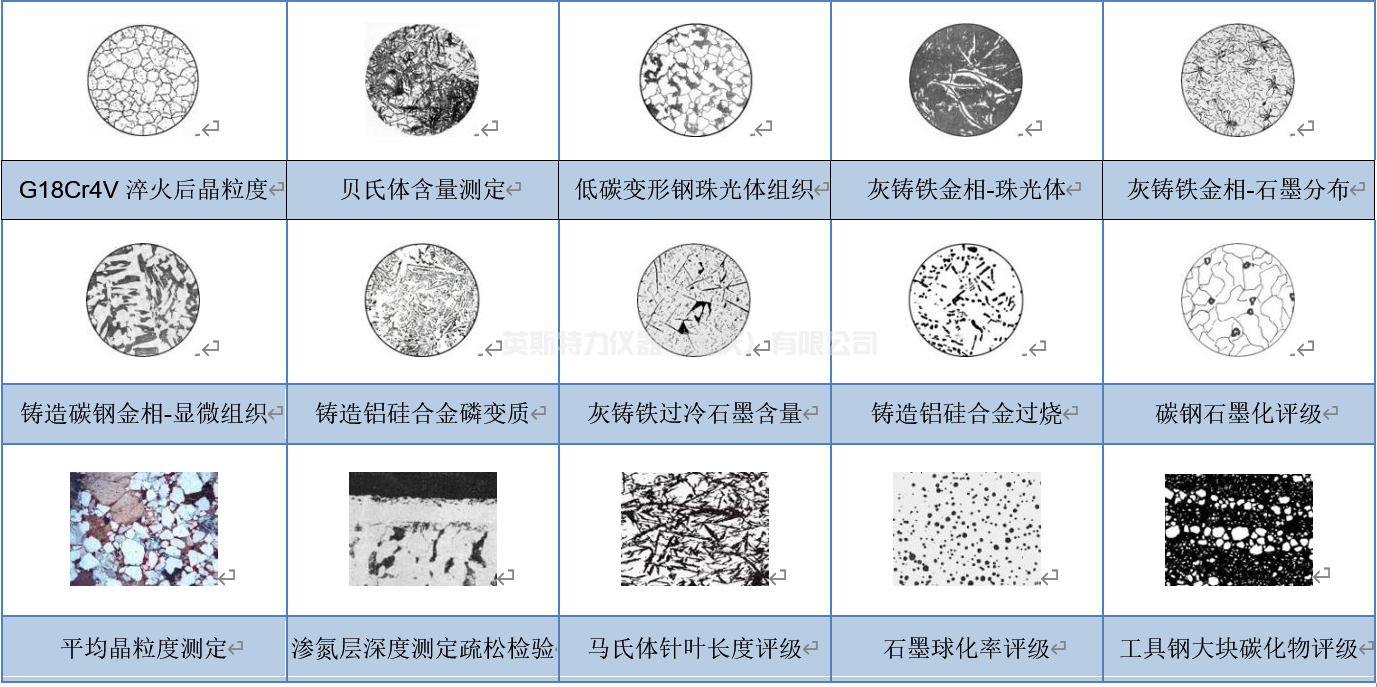

示例图谱：(软件中包含含470多种常用金属材料的金相图谱，也可根据用户需求增加相应的金相图谱)
三、系统组成：
整个软件系统由如下部分组成：
⒈ 软件程序（光盘）；
⒉ 加密狗：USB型+动态码验证；
⒊ 文字资料：《使用说明书》（在光盘上）；
4. CCD摄像装置（高清500万工业相机）
5. 测微标尺。
四、硬件运行环境： WINDOWS XP、WIN7 32/64、WIN8系统
⒈电脑推荐配置：
⑴CPU：奔腾4型，主频2.8G以上；
⑵内存：1G及以上（ 否则安装时会出错）；
⑶硬盘：C盘可用空间2G以上，软件（推荐）安装在C盘；
⑷显示卡：可提供3D加速的AGP显示卡、可达到真彩色；
⒉CCD摄像头或者数码相机：
分辨率达到450线及以上的CCD摄像头以及数码相机均可
* 产品图片以实物为准，以上参数为典型数值，参数变更恕不另行通知！
