YST200-XW电脑型纤维图像分析仪

发布时间:2023-07-04 11:26:33人气:


YST200-XW电脑型纤维图像分析仪概述:

纤维图像分析仪投影仪是纺织部纤维细度及含量测定的标准仪器,采用显微镜及专用分析软件的方法,配置大视野目镜和专用物镜,视场大而清晰, 粗微动同轴调焦机构,粗动松紧可调,进行 100%透光摄影,完成多功能纤维的分析和测量。该仪器既可用于木质纤维含量的检测,也可检测测量纤维长度和直径,是纤维质量检测的多功能仪器。广泛应用于毛、麻、棉纺行业,畜牧业,化纤行业,羽毛行业,纤维检验部门商检系统等领域



技术参数

1、投影系统:500×,带有孔径观阑的阿贝聚光镜

2、计算机显示系统:经光学系统成象于CCD靶面,经CCD转化为数字图像,由计算机专用软件对数字图象进行处理。

3、纤维平均直径,变异系数,标准偏差计算根据国家标准GB10685-89国际标准ISO137-85制定。

4、测量精度±0.5um测量重复性±0.1um

5、测量速度500/10min




调焦机构

粗微调同轴,带机械上限位和松紧调节装置粗调行程25mm,微调精度0.002mm



机械移动平台

复合式双层机械移动平台,低手位同轴调节,并在机械平台上附设180mm*145mm的平板平台,便于放置较大尺寸的样品。



照明系统


落射式柯拉照明,并设计防反射结构,有效防止反射光线的干扰,从而使成像更清晰,视场衬度更好。



分析标准

1矿物棉纤维平均直径测量分析GB/T5480-2017

2沥青路面用纤维图像测量JT/T533-2020

3纤维分析

4气孔率及石棉含量分析

5中间相含量的测定_位点计数_网格法GB/T 38396-2019

6中间相含量的测定_面积百分比_取色法GB/T 38396-2019

7中间相含量的测定_面积百分比_勾选法(GB/T 38396-2019

8碳纤维增强塑料孔隙含量和纤维体积含量试验方法GB/T 3365-2008

9工作场所空气中粉尘测定第5部分:石棉纤维浓度GBZ/T 192.5-2007

10、羊毛纤维直径试验方法,投影显微镜法..·GB/T 10685-2007

11、纺织纤维鉴别试验方法 第3 部分: 显微镜法···FZ/T 157.3-2007

YST200-XW电脑型纤维图像分析仪

标准配置

整机型号

部件

规格

YST200-XW

光学系统

有限远色差校正光学系统

观察筒

铰链式三目,30°倾斜,360°旋转,视度可调

目镜

高眼点大视野平场目镜PL10X/18mm

长距平场

消色差物镜

LMPL5X /0.13  WD15.5mm

LMPL10X/0.25  WD8.7mm

LMPL20X/0.40  WD8.8mm

LMPL50X/0.60  WD5.10mm

转换器

内定位四孔转换器

调焦机构

低手位粗微同轴调焦机构,微调精度0.002mm,带有防止下滑的调节松紧装置和机械上限位装置。

载物台

复合式双层机械移动平台,台面尺寸140*132mm,移动范围:76mmX50mm,精度0.1mm

反射照明系统

反射式柯拉照明,自适应宽电压100V-240V5W LED暖色,光强连续可调,带可变孔径光阑与视场光阑,视场光阑中心可调

CCD摄像装置



彩色数码相机500万像素(内置测量软件)、测微尺

彩色数码相机1000万像素(内置测量软件)、测微尺

选配

彩色数码相机2000万像素(内置测量软件)、测微尺

选配

适配镜接口(摄配镜)

放大倍数0.5X

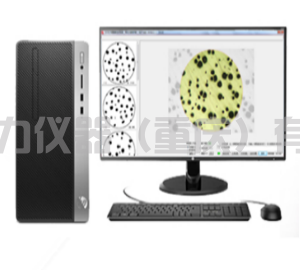

纤维软件系统

专业纤维软件分析系统(能够实现多功能纤维分析测量,成像系统的100%采集测量长度分辨率0.01mm,宽度分辨率0.01um)

电脑

商务机。

选配



符号“●”为标准配置部件   “○”为选配部件



* 产品图片以实物为准,以上参数为典型数值,参数变更恕不另行通知!
