概述
便携式表面粗糙度仪是一种表面粗糙度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。
主要功能
● 机电一体化设计，嵌入式打印机直接打印测量结果和图形；
● 分体式自由选择测量方式，支持侧向、向上、等多种方向测量；
● 640μm 大量程测量范围，增强型可以：800μm。
● 3.5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角；
● 简易按键和触摸屏双操作；
● 显示信息丰富、直观、可显示全部参数及图形；
● 兼容 ISO、DIN、ANSI、JIS 多个国家标准；
● 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
● 有剩余电量指示图标，提示用户及时充电；
● 连续工作时间大于50个小时
● 大容量数据存储，可存储 100 组原始数据及波形。
● 实时时钟设置及显示，方便数据记录及存储。
● 具有自动休眠、自动关机等节电功能
● 可靠防电机走死电路及软件设计
适用材料
金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。
基本原理
本仪器在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器进行测量，由仪器内部的精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP 芯片对采集的数据进行数字滤波和参数计算，测量结果在显示器上给出，也可在打印机上输出，还可以与PC 机进行通讯。
操作界面
主机正面图 主机背面图

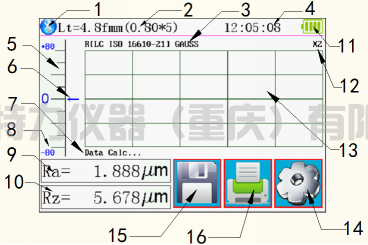

界面介绍
1.蓝牙标志 | 2.取样长度 | 3.滤波方式 | 4.运行时间 |
5.启动键区域 | 6.针位 | 7.提示信息区 | 8.量程 |
9.主参数显示区 | 10.辅助显示区 | 11.电池电量 | 12.波形放大比例 |
13.主波形显示区 | 14.设置按键 | 15.保存键 | 16.打印键 |
规格参数
项目 | U948S | ||
测量范围 | Z轴(垂直) | 640μm (-320μm~+320μm) / 25200μin (-12600μin~+12600μin) | |
X轴(水平) | 17.5mm（0.69 inch） | ||
分辨率 | Z轴 （垂直） | 0.002μm/±20μm | 0.004μm/±40μm |
0.008μm/±80μm | 0.020μm/±160μm | ||
0.040μm/±320μm | |||
测量项目 | 参数 | Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr（Tp） RPc Rk Rpk Rvk Mr1 Mr2 | |
标准 | ISO4287国际标准；ANSI B46.1美国标准； DIN4768德国标准；JIS B601日本标准 | ||
图形 | 支承率曲线，粗糙度 原始轮廓，滤波波形 | ||
滤波器 | RC,PC-RC,Gauss,D-P | ||
取样长度(lr) | 0.25,0.8,2.5mm | ||
评定长度（ln） | Ln= lr×n n=1~5 | ||
传感器 | 测量原理 | 位移式差动电感 | |
触针 | 天然金刚石，90锥角，5μm针尖半径 | ||
测力 | 触针测力：4mN；导头测力：<400mN | ||
导头 | 硬质合金，滑行方向半径40mm | ||
滑行速度 | lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s 返回 Vt=1mm/s | |||
示值精度 | 0.001μm | ||
示值误差 | ±(5nm+0.1A) A:多刻线样板参数Ra的标准值 | ||
示值重复性（变动性） | 不大于3% | ||
残余轮廓 | 不大于0.010μm | ||
电源及充电电压 | 3600mAh锂离子电池， | ||
主机外形尺寸 | 155×145×58mm | ||
驱动器外形尺寸 | 23×27×115mm | ||
支架可调高度 | 40mm | ||
重量 | 约1000g | ||
工作环境 | 温度：- 20℃ ~ 40℃ 湿度：< 90% RH | ||
储存运输环境 | 温度：- 40℃ ~ 60℃ 湿度：< 90% RH | ||
测量范围
参 数 | 显 示 范 围 |
Ra,Rq | 0.005μm ~ 64μm |
Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 640μm |
Sk | 0 ~ 100% |
S,Sm | 0.02~1000μm |
Rmr(tp) | 0 ~ 100% |
标准配置
粗糙度仪主机 | 1台 |
标配传感器TS160斧式传感器 | 1只 |
高度调节支架 | 1套 |
校准试块 | 1块 |
试块支架 | 1个 |
探头线（1米） | 1条 |
触摸笔 | 1只 |
充电器 | 1个 |
USB数据线 | 1条 |
使用说明书 | 1本 |
合格证 | 1张 |
保修卡 | 1张 |
仪器箱 | 1个 |
可选配件
数据处理软件光盘、高度尺连接适配器、平面探头保护套、圆柱探头保护套
测量平台：
大理石测量平台 铸铁平台 360°测量平台
磁力表座支架 微型打印机
传感器
TS160斧式传感器 小孔传感器
极小孔传感器 沟槽传感器
深槽传感器 深槽曲面传感器
15mm深槽传感器 窄槽曲面传感器
曲面传感器 延长杆
转接杆
传感器及样块参数：

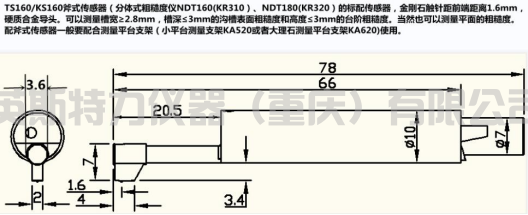

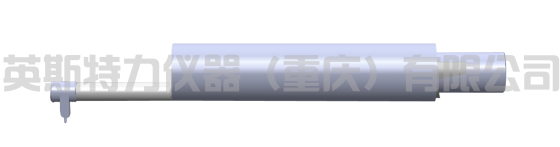

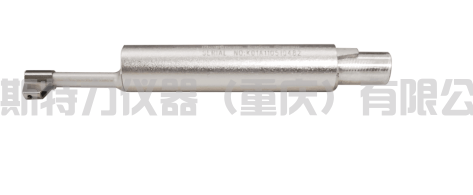

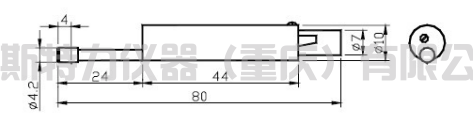

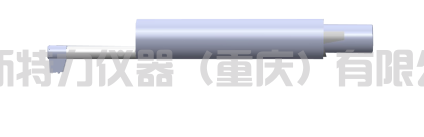

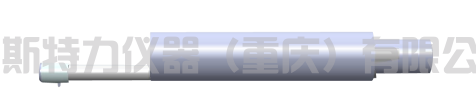

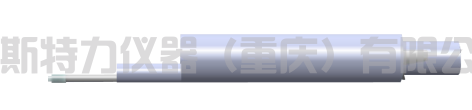

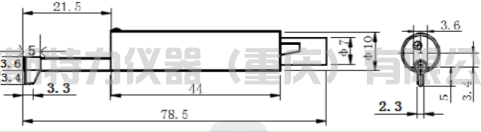

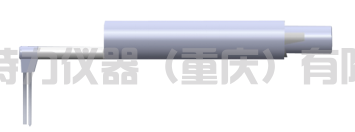

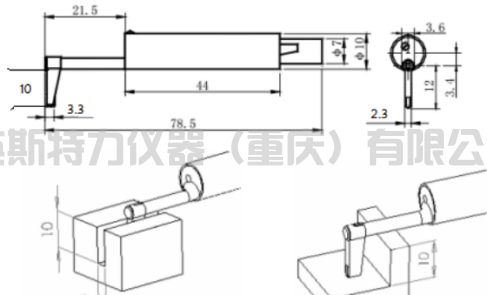

| TS160斧式传感器（分体式粗糙度仪YQleeb17(KR320)的标配传感器，金刚石触针距前端距离1.6mm，可测量槽宽≥2.5mm，槽深≤3mm的沟槽表面粗糙度和高度≤3mm的台阶粗糙度。也可以测量平面、轴向方向圆柱面的粗糙度。斧式传感器一般要配测量平台支架来配合测量。 |
| KS100/TS100-小孔传感器 可测量平面、轴；测孔内表面时，孔径大于5mm的孔内表面粗糙度，当深度最大为15mm.）孔径小于10mm时，深度最大可测量深度15mm；孔径大于10mm时，最大可以测量深度28mm。 |
| KS120/TS120-极小孔传感器 可测量孔径≥2.3mm的孔内表面粗糙度，最大深度为9mm，也可测量平面、柱面。 |
| KS130/TS130-沟槽传感器 可测量槽宽≥2.5mm，槽深≤3mm的沟槽；或者高度≤3mm的台阶的表面粗糙度，也可测量平面、柱面，沟槽传感器一般要配测量平台支架（小平台KA520或者大理石平台KA620或者专用高度尺）来配合测量。 |
| KS131-深槽传感器 可测量槽宽≥2.5mm，槽深≤10mm的沟槽；或者高度≤10mm的台阶的表面粗糙度，也可测量平面、轴向方向圆柱面，深槽传感器传感器一般要配测量平台支架（小平台KA520或者大理石平台KA620或者专用高度尺）来配合测量。 |

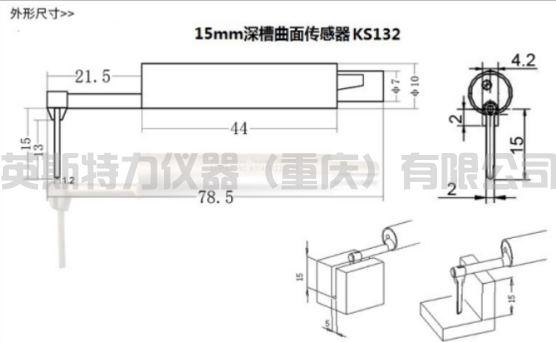

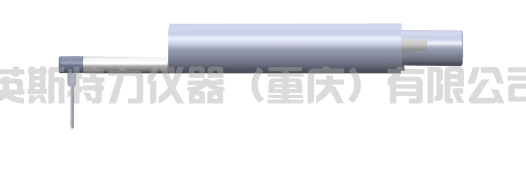

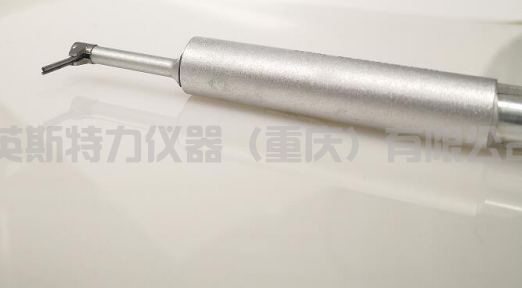

| KS132/TS132 深槽曲面传感器：可以测量： 1，槽宽≥5mm，槽深≤15mm的沟槽和高度≤15mm的台阶。 2.槽宽＞2mm，槽深≤13mm的沟槽。 3.可以测量平面、凹凸弧面、圆柱面。要配测量平台支架（小平台KA520或者大理石平台KA620或者专用高度尺）来配合测量。 |
| KS133 深槽传感器
可测量内径φ1mm管剖面的粗糙度，测量槽宽＞1.2mm，槽深＜13mm的沟槽； 或者高度＜15mm的台阶的表面粗糙度；也可测量平面，配合测量平台使用。 |

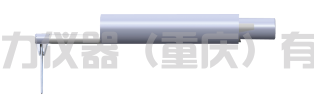

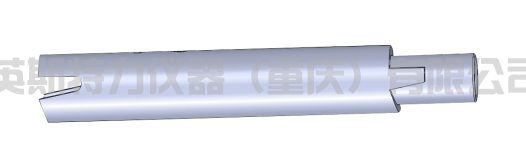

| KS131P/TS131P-窄槽曲面传感器 可测量槽宽＞1.5mm，槽深≤7mm的沟槽；或者高度＜10mm的台阶的表面粗糙度；也可测量平面、柱面、凹凸弧面，要配测量平台支架（小平台KA520或者大理石平台KA620或者专用高度尺）来配合测量。 |
| KS110/TS110-曲面传感器 可测量曲率直径≥3mm的凹凸弧面工件的表面粗糙度，也可测量适合的平面、柱面、槽宽≥4mm槽深≤3mm的沟槽和高度≤3mm的台阶，要配测量平台支架（小平台KA520或者大理石平台KA620或者专用高度尺）来配合测量。 |
| KS55-延长杆（接长杆） 可增加传感器进入工件内部的深度，有利于测量深孔；单根延长长度为50mm，最多可加配3根，要配测量平台支架（小平台KA520或者大理石平台KA620或者专用高度尺）来配合测量。 |
| KS90---转接杆_直接连接 KS90A-转接杆_弹簧连接
使测量机构横向运动进行测量 |

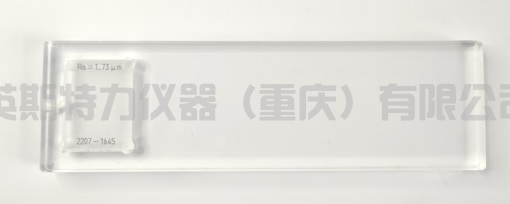

| 多刻线样板（小块）：用于粗糙度仪校准。 小块：外形尺寸约：40*30*8mm。磨砂区域尺寸约：18*10mm。分为方波和模拟正玄波（更好，计量部门用得多），模拟正玄波的可以标Rz值。Ra值范围：0.1～5.9μm左右。 |
