重要注意事项和安全信息

Important notices and safety information

YLQ-110Z型金相试样自动切割机适用于切割各种金属、非金属材料的试样，以便观察材料金相、岩相组织。

本机带有循环冷却装置，使用配置好的冷却液可带走切割时所产生的热量，避免试样过热而烧伤试样组织。该机使用方便、安全可靠。是工厂、科研单位以及大专院校实验室制作试样必备的设备之一。

主要技术指标

Main Specifications

¢ Y轴最大行程：  240mm

¢ Y轴可调手动速度：0.01*0.5mm/s

¢ Z轴可调手动速度：0.01*0.5mm/s

¢ 冷却方式：        喷水式

¢ 电机功率：  4KW

¢ 最大切割直径：    φ110mm

¢ 主轴转速：        2800r/min

¢ 电源：            三相380V、50HZ

¢ 砂轮片规格：      350*2.5*32mm

¢ 外形尺寸：  1060*1450*1650mm

¢ 净    重：  800KG

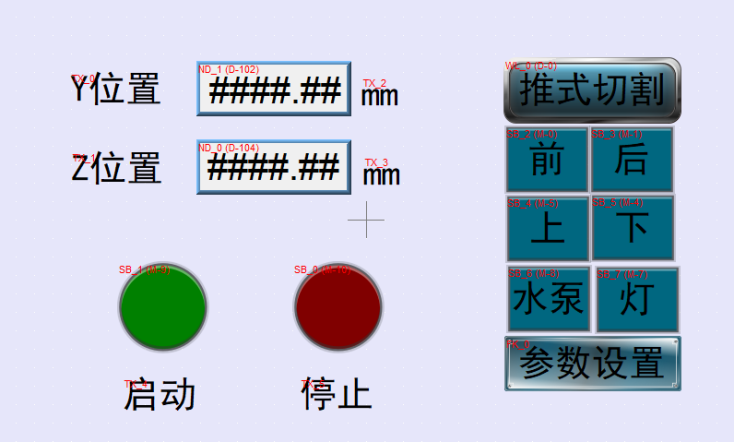

操作键盘及显示

Operation keyboard and display

显示Y轴位置，Z轴位置，切割模式，四个方向按键，水泵开关，照明灯开关，启动安键，停止按键和参数设置安键。

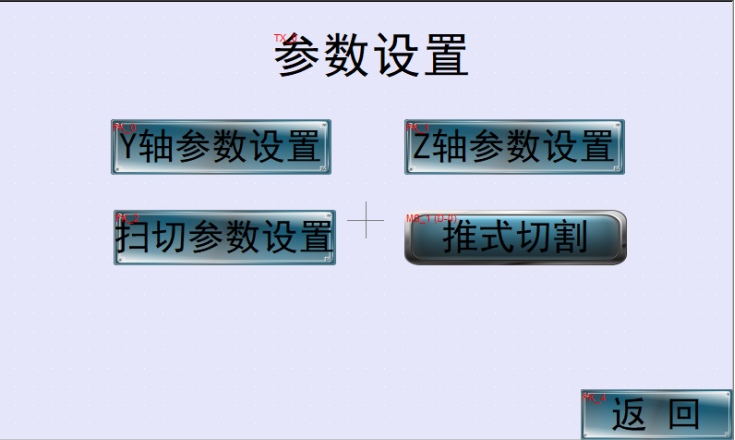

第二画面由参数设置进入第二画面如下图

主要显示各个参数的设置和切割模式的选择

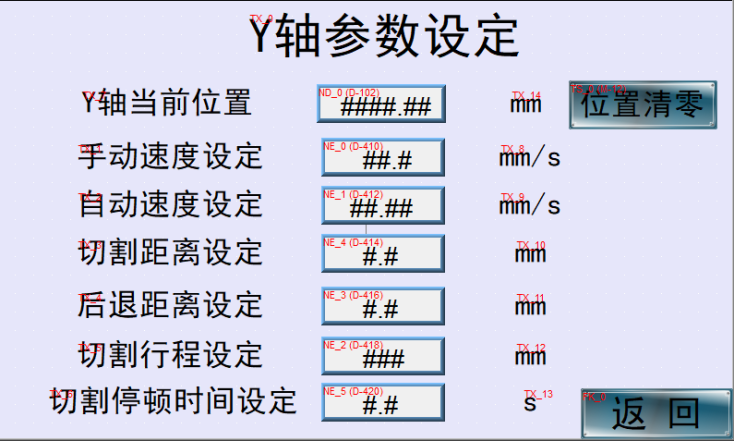

Y轴参数设置画面

设置Y轴的各个参数：位置，速度，距离的设置。

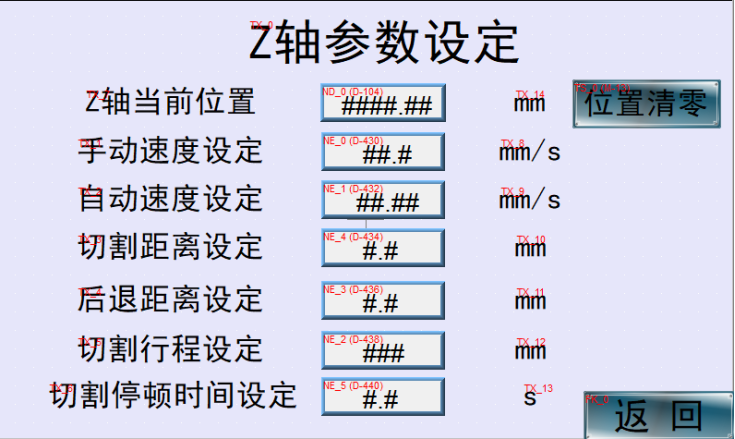

Z轴参数设置画面

设置Z轴的各个参数：位置，速度，距离的设置。

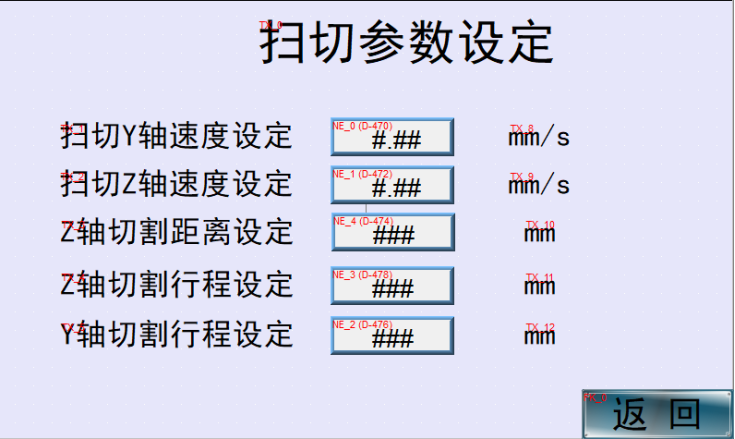

扫式切割设置画面

设置扫式切割模式的各个参数设定

产品优势

Product advantages

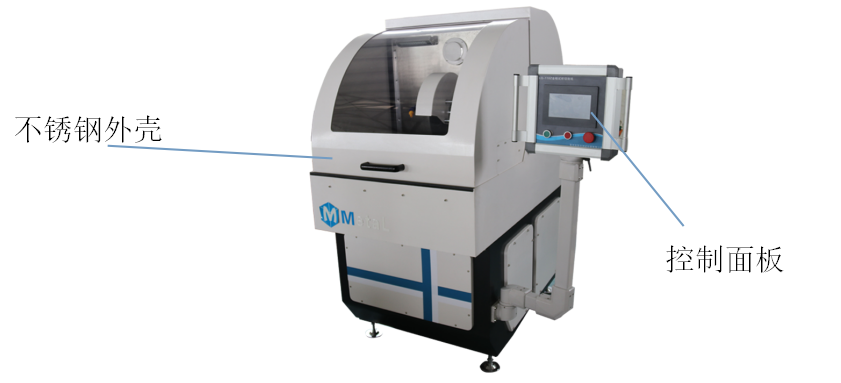

01 本机采用不锈钢外壳，使该机在外观上更加美观大方并具有很好的防腐蚀性。

02  活动控制面板，可根据需要自由进行移动。

03 两种切割模式（砍式切割、平推切割）

装 箱 单

Packing List
