在金相试样制备过程中，材料的切割是试样制备的首道工序。

YQ-2A为能到达在安全状态下切取最佳样件，切割机采用高速旋转的薄片增强砂轮来切取试 样。

本机为避免在切割中试样过程过热而烧伤材料组织，本机装有冷却系统，用来带走在切割时所产生的热量。

本机具有操作使用方便，易维护保养等优点，并均优于国内同类产品，切割范围与传动功率也均大于国内同类产品，是试样切割的最佳选择设备。

主要技术指标

Main Specifications

¢ 最大切割截面： φ50mm

¢ 砂轮片规格： 300*2*32mm

¢ 转速： 2800r/min

¢ 输入功率： 三相380V、50HZ

¢ 切割功率： 2.2KW

¢ 外形尺寸： 460*515*395mm

¢ 净    重： 67KG

机器详情及显示

Operation keyboard and display

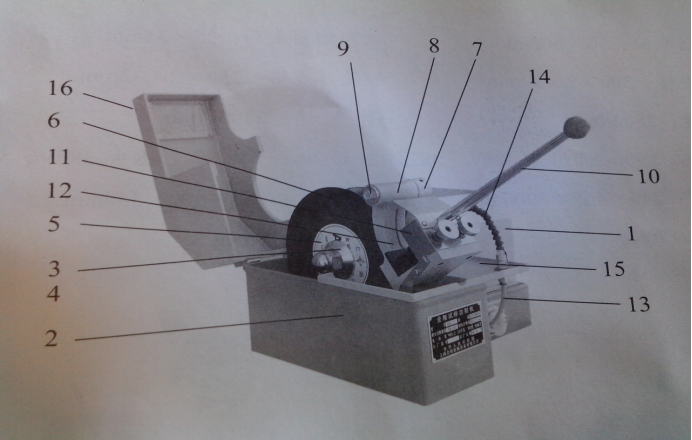

电动机（1）固定在底座（2）上，轴套（3）套在电动机（1）上的轴上。螺母（4）将夹片（5）紧紧地夹住砂轮片。支架（7）固定在电动机前面，锯架（8）套在支架的横轴（9）上，由手柄（10）操纵可以绕横轴上下移动，钳座（11）紧固在锯架上，转动二只扎紧螺杆可使钳口（12）前进或后退用以扎紧或松开切割试样，水阀（13）与喷水管（14）均装在流水盘（15）上面，通过旋钮来调节冷却液的流量，罩壳（16）用铰链和螺钉固定在机座和支架上，以防止冷却液飞溅和防止砂轮片偶有破碎时飞出伤人。

装 箱 单

Packing List
