重要注意事项和安全信息

Important notices and safety information

YLQ-110型本机适用于切割各种金属、非金属材料的试样，以便观察材料金相、岩相组织。

具本机带有循环冷却装置，使用配置好的冷却液可带走切割时所产生的热量，避免试样过热而烧伤试样组织。

该机使用方便、安全可靠。是工厂、科研单位以及大专院校实验室制作试样必备的设备之一。

主要技术指标

Main Specifications

¢ 主轴转速： 2800r/min

¢ 最大切割直径： φ110mm

¢ 砂轮片规格： 350*2.5*32mm

¢ 电机功率： 4KW

¢ 电压： 三相380V 50HZ

¢ 外形尺寸： 830*1300*1687mm

¢ 净    重： 70KG

各部件功能简介

Brief introduction of each component function

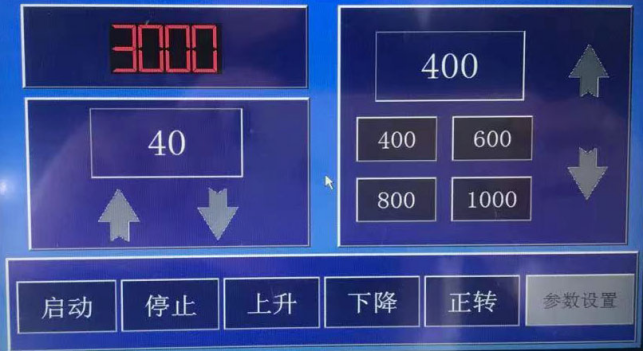

操作键盘及显示

Operation keyboard and display

液晶显示器从上向下依次显示时间，转速，运转方向。

【速度+】无极调速（↑）是增大速度。停止或者运行时都可调整。

【速度-】无极调速（↓）时减小速度。停止或者运行时都可调整。

【定速1】机器定速运转选择200转/分钟

【定速2】机器定速运转选择600转/分钟

【定速3】机器定速运转选择800转/分钟

【定速4】机器定速运转选择1000转/分钟

【正/反】磨抛盘运行方向选择，如果当前正转，按一下反转。

【压力表】当使用本机时压力表起初应调为0.1mpa，然后机器运转时转动旋钮（+）逐渐加大压力。

【参数设备菜单】转速、工作时间等参数设置。

装 箱 单

Packing List

无各部件功能简介、产品优势、操作键盘及显示
