重要注意事项和安全信息

Important notices and safety information

YGS-5000B型精密切割机适用于对金属、电子元件、陶瓷材料、晶体、硬质合金、岩样、矿样、混凝土、有机材料、生物材料（齿、骨）等材料进行精密的无变形切割。

该设备定位精度高；调速范围大；切割能力强；强循环冷却系统；可预设进刀速度；触摸屏控制显示，易于操作控制。

本机自动切割可减少操作者的疲劳，保证了试样制作的一致性；宽大明亮的带安全开关切割室。是工矿企业，科研院所制备高品质试样的理想设备之一。

主要技术指标

Main Specifications

¢ 主轴转速： 500-5000r/min

¢ 进给速度： 0.01-3mm/s

¢ 手动进给速度： 0-15mm/s

¢ 后退速度： 0-15mm/s

¢ 冲击切割距离： 0.1-2mm

¢ 切割行程（Y轴）：200mm

¢ 切割行程（X轴）：45mm

¢ 最大切割直径： φ60mm

¢ 使用方法数据： 可储存12种

¢ 电源： AC220V 50HZ

¢ 外形尺寸： 750*860*430mm

¢ 净    重： 126KG

操作键盘及显示

Operation keyboard and display

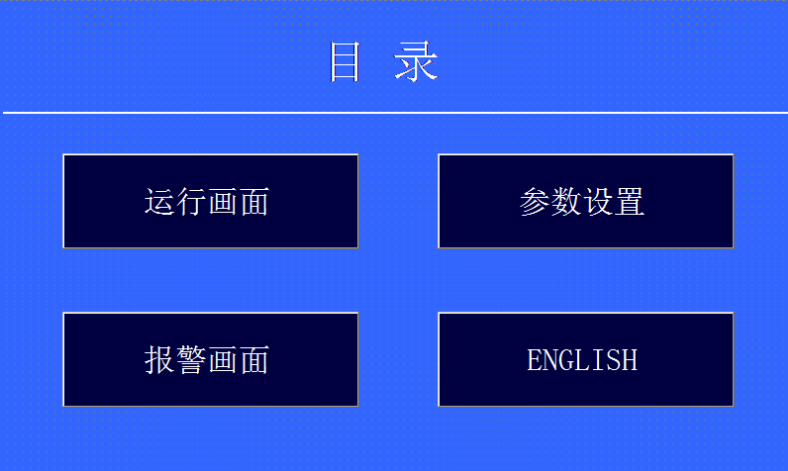

1、机器通电之后显示屏显示此开机界面，此界面显示3s左右，随后进入到目录界面。

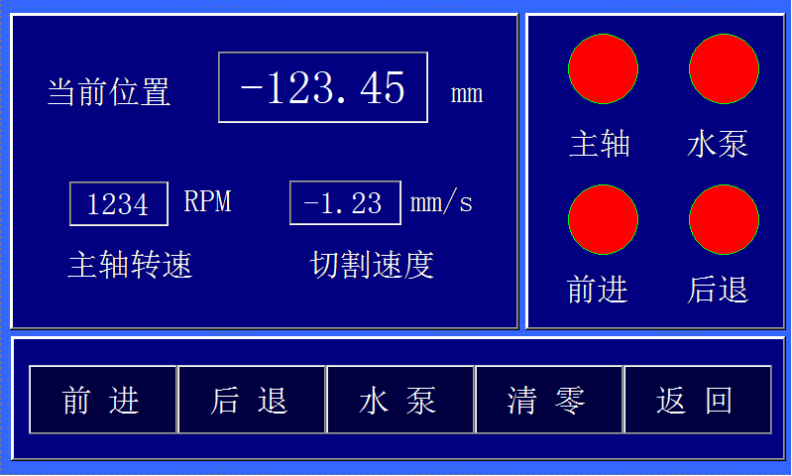

运行画面：此界面为系统的工作界面。系统运行状态中主轴、前进、后退、水泵这四个指示灯，分别表明了主轴、进给轴、水泵的工作状态。显示进给轴的锁在位置，主轴转速，切割速度。画面下方共有五个按键，前进，后退，水泵，清零和返回按键，前进按键驱动进给轴向切割工件处运动。后退按键驱动进给轴向反方向运动。水泵按键打开清洗冷却水泵。清零按键将当前位置数字清零。返回按键返回目录页面。

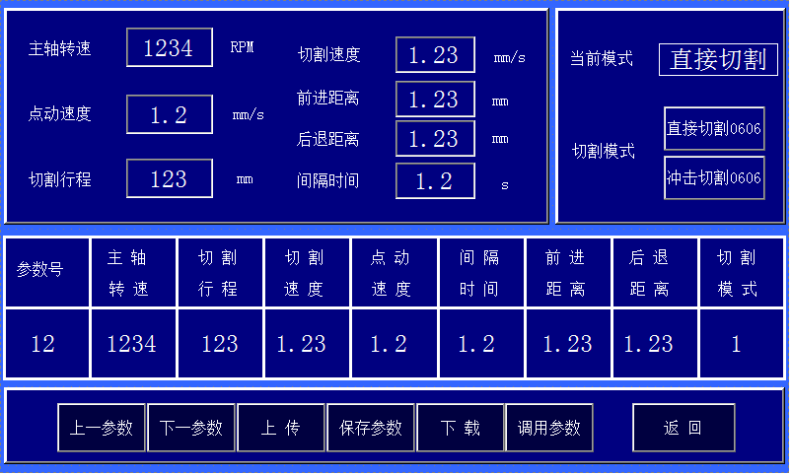

参数设置，进入参数设置画面，可设置主轴转速，点动速度，切割行程，切割速度，前进距离，后退距离，间隔时间。选择切割模式，直接切割和冲击切割两种模式可选择，并且保存切割参数。该机能保存所设定切割参数，可将切割过的参数进行保存，以备后期切割用。

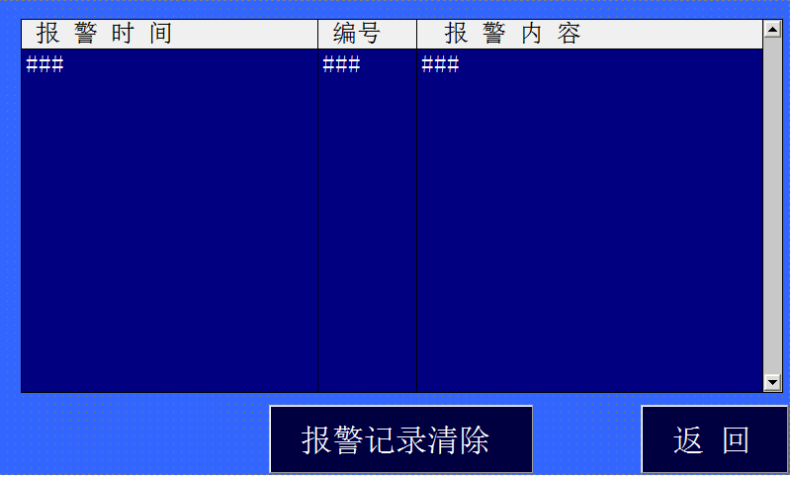

报警画面。进入报警画面可将报警时间，编号和报警内容显示在报警画面内，使用过程中更方便。

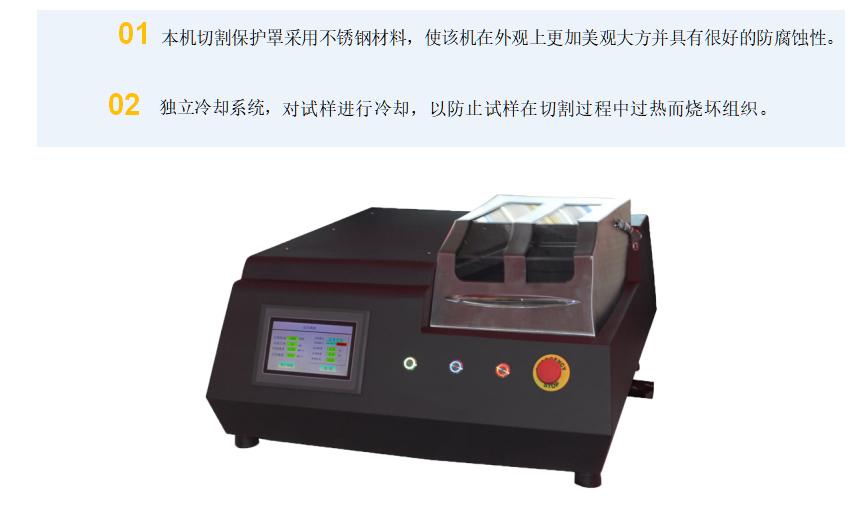

产品优势

Product advantages

装 箱 单

Packing List
