重要注意事项和安全信息

Important notices and safety information

YMP-260E型金相试样磨抛机为双盘台式机，适用于对金相试样进行粗磨、精磨和抛光操作。

本机采用微处理器控制系统，可直接获得50-600转/分钟之间的转速，从而使本机具有更加广泛的应用性。是用户用来制作金相试样必不可少的设备。

本机带有冷却装置，可以在研磨抛光时对试样进行冷却，以防止因试样过热而破坏金相组织。该机使用方便、安全可靠，是工厂、科研单位以及大专院校实验室的理想制样设备。

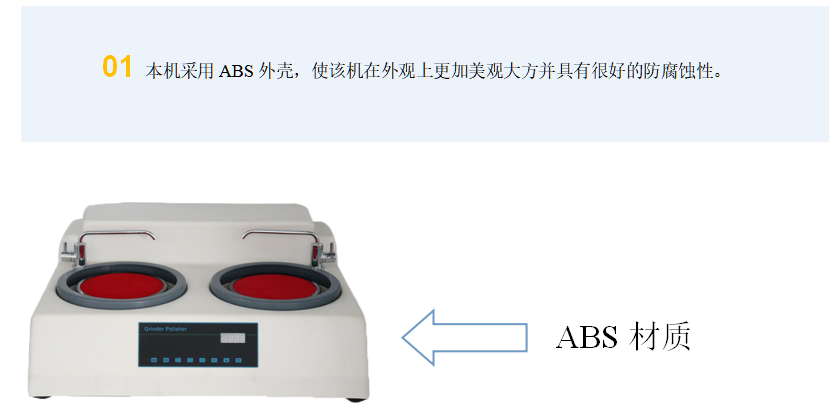

本磨抛机由底座、电机、磨抛盘及控制面板等组成。本机采用ABS外壳，使该机在外观上更加美观大方并具有很好的防腐蚀性。

主要技术指标

Main Specifications

¢ 磨抛盘直径： Φ203mm（可订制Φ230mm、Φ250mm））

¢ 磨抛盘转速： 50-600转/分钟（无级变速） 150转/分钟和300转/分钟（两级定速）

¢ 砂纸直径： Φ200mm（可订制Φ230mm、Φ250mm）

¢ 工作电压： 220V  50Hz

¢ 控制方式：       双盘/单控

¢ 输入功率： 550W

¢ 外形尺寸： 710*680*330mm

¢ 净    重： 50KG

各部件功能简介

Brief introduction of each component function

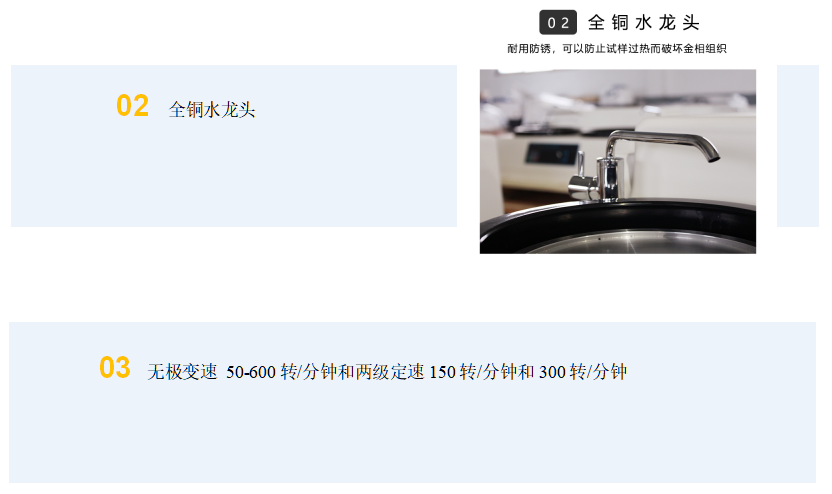

回转水嘴：磨抛过程中可对试样进行冲洗；可根据需要开关或转动。

挡水圈：磨抛过程中防止水外溅。

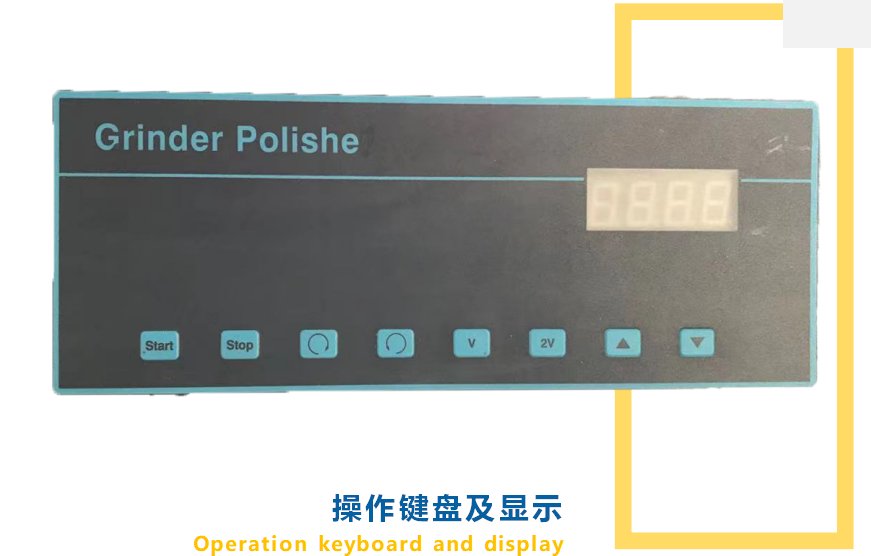

磨抛机控制面板：对工作盘进行转速方向及磨抛时间设置；整机启动、停止控制。

磨抛盘：也称“工作盘”，是磨抛试验的重要组成部分，将砂纸、绒布等耗材固定在上面，对试样进行磨抛。

可调式减震底脚：调节机身水平、稳固。

产品优势

Product advantages

A：显示屏：设备上电后，启动后显示当前转速。

B：启动键：按启动健，设备运转。

C：停止键：具有运转停止和故障复位双重功能，按停止键运转停止  。当系统出现过压、过载、过热、过流、欠压、短路等故障时，设备自动停机 ,按停止键，可使系统自动复位。

D：转向键：按转向键可自由切换机器的运转方向，可以在运转中切换。

E：V键和2V键：是二级定速键。按V键，磨抛盘转速为150转/分钟，按2V键，磨抛盘转速为300转/分钟， V键和2V键可在启动前预置，也可以运转中设定。

F：△键和▽键：为无级调速键，机器在运转过程中，按△键，转速上升，按▽键转速下降。

装 箱 单

Packing List
