重要注意事项和安全信息

Important notices and safety informatio

YMP-2DE型金相试样磨抛机为双盘台式机，适用于对金相试样进行粗磨、精磨和抛光操作。

本机采用微处理器控制系统，可直接获得50-600转/分钟之间的转速，从而使本机具有更加广泛的应用性。本机具有双控制系统，可供两人同时操作。

本机带有冷却装置，可以在研磨抛光时对试样进行冷却，以防止因试样过热而破坏金相组织。该机使用方便、安全可靠，是工厂、科研单位以及大专院校实验室的理想制样设备。

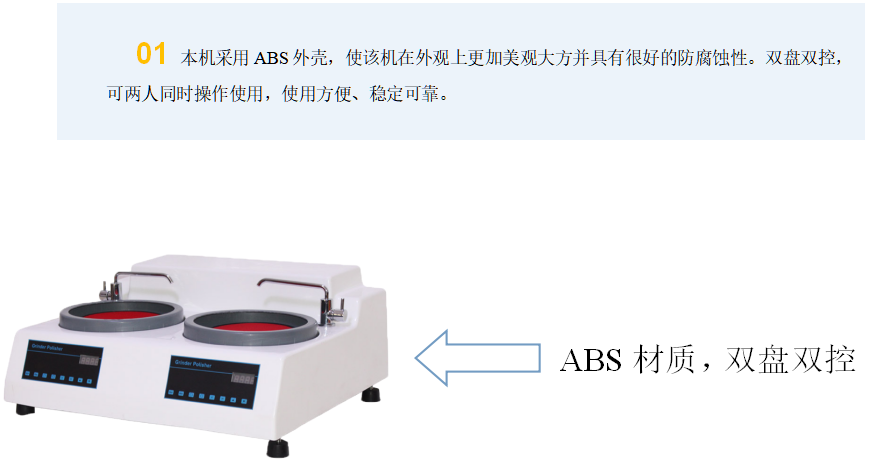

本机由底座、电机、磨抛盘及控制面板等组成。本机采用ABS外壳，使该机在外观上更加美观大方并具有很好的防腐蚀性。

主要技术指标

Main Specifications

¢ 磨抛盘直径： Φ203mm（可订制Φ230mm、Φ250mm）

¢ 磨抛盘转速： 50-600转/分钟（无级变速）150转/分钟和300转/分钟两级定速

¢ 砂纸直径： 200mm（可订制Φ230mm、Φ250mm）

¢ 输入电压： 单相 AC220V  50Hz

¢ 输入功率： 550W

¢ 外形尺寸： 710*680*330mm

¢ 净    重： 50KG

各部件功能简介

Brief introduction of each component function

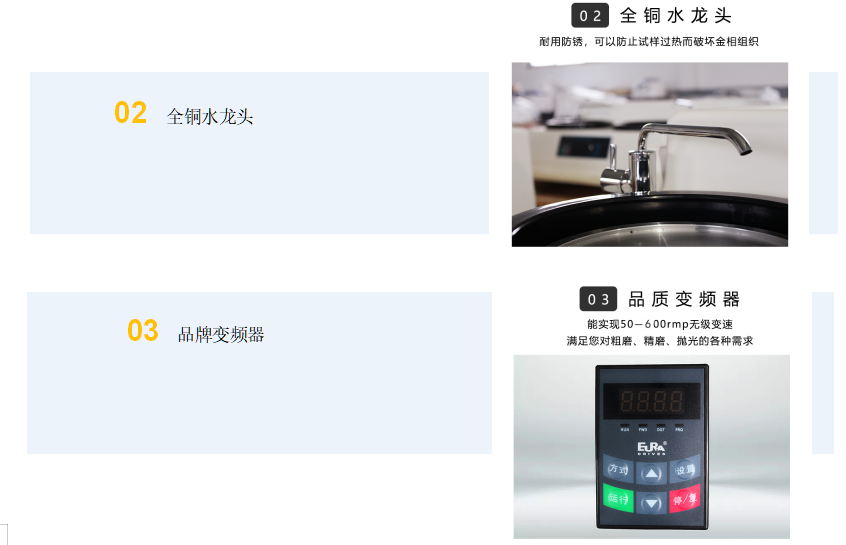

回转水嘴：磨抛过程中可对试样进行冲洗；可根据需要开关或转动。

挡水圈：磨抛过程中防止水外溅。

磨抛机控制面板：对工作盘进行转速方向及磨抛时间设置；整机启动、停止控制。

磨抛盘：也称“工作盘”，是磨抛试验的重要组成部分，将砂纸、绒布等耗材固定在上面，对试样进行磨抛。

可调式减震底脚：调节机身水平、稳固。

产品优势

Product advantages

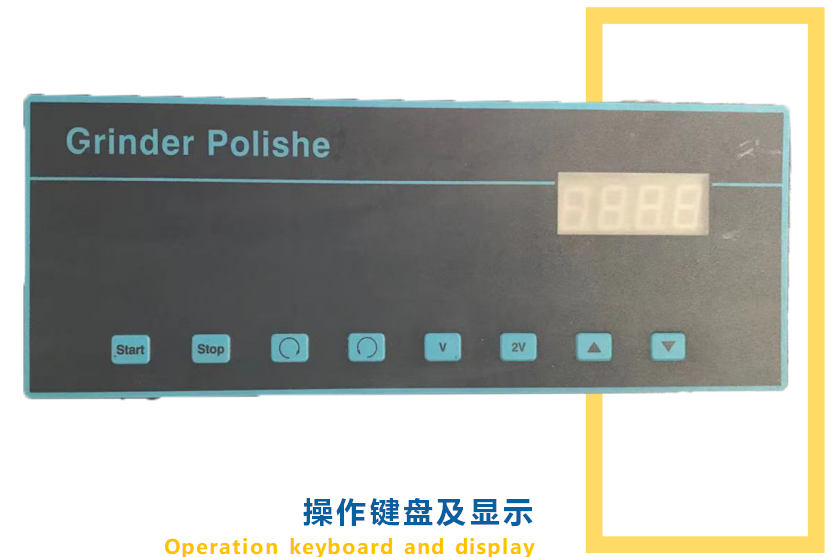

A：显示屏：设备上电后，显示“OK”，表明系统供电正常。

B：启动键：当系统处于停止状态时，按下该健，设备运转。

C：停止键：机器处于运转状态时，按下该键，系统停止运转。

D：转向键：在机器处于正向运转过程中，按下该键机器将改变方向，为反向运转。

E：V键和2V键：是二级定速键。按V键，磨抛盘转速为300转/分钟，按2V键，磨抛盘转速为500转/分钟。 V键和2V键只能在运转中设定。

F：△键和▽键：为无级调速键，机器在运转过程中，按△键，转速上升，按▽键转速下降。最高转速为600转/分钟,最低速为50转/分钟。

装 箱 单

Packing List
